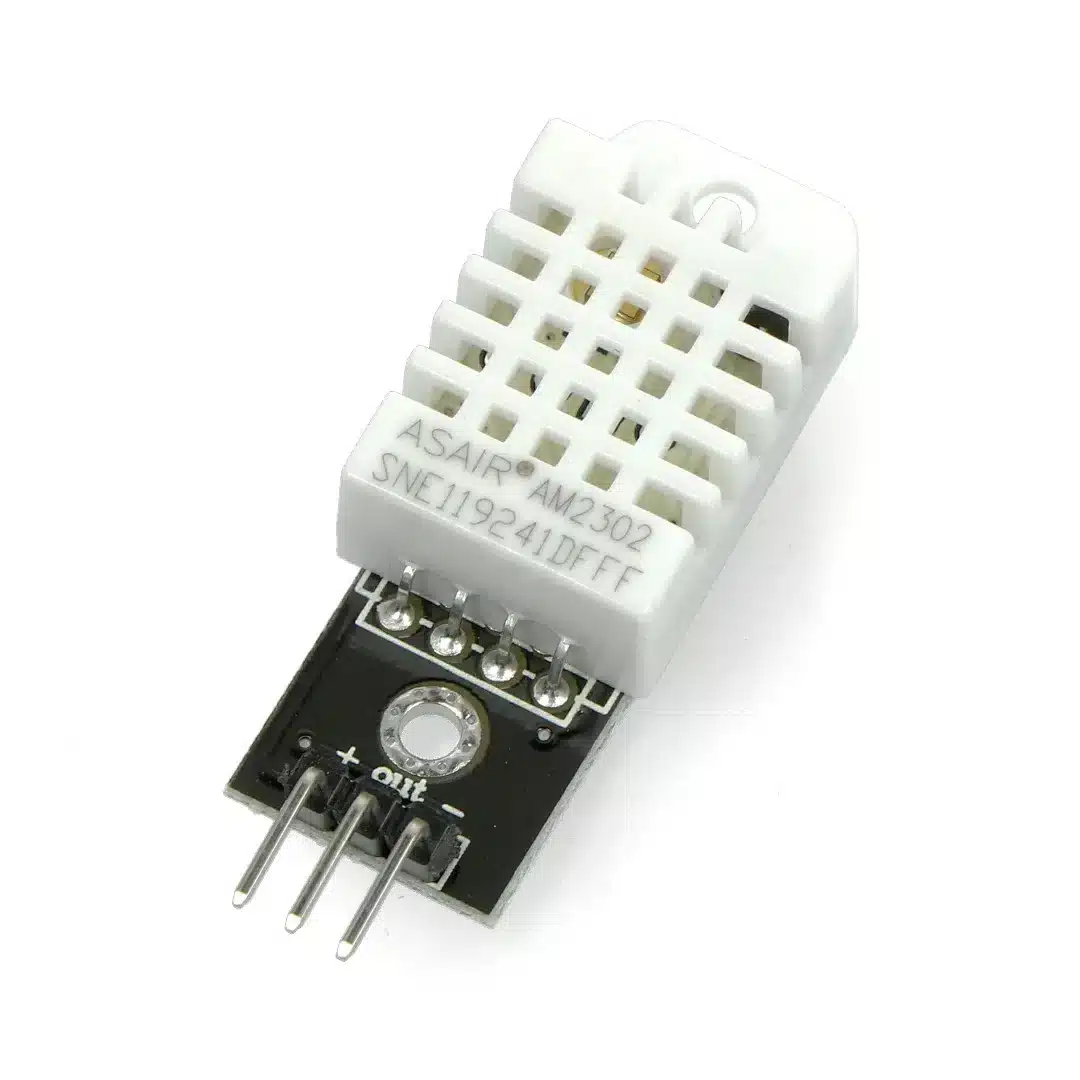

Šis AM2302 temperatūros ir dregmės jutiklis taip pat vadinamas DHT22, kuris yra labai tikslus temperatūros ir drėgmės sensorius naudojamas namų sąlygomis.

Jis susideda iš talpinio jutiklio elemento, naudojamo matuoti santykinę drėgmę ir neigiamos temperatūros koeficientą (NTK) bei termistoriaus, naudojamo matuoti temperatūrą. Kiekvienas sensorius buvo sukalibruotas specialiame (tam tikro drėgnumo) kambaryje.

Mažas dydis, labai mažos energijos sąnaudos bei gebėjimas perduoti signalą daugiau nei 20 metrų, padaro šį sensorių geru pasirinkimu įvairioje aplinkoje. Šio modulio tikslumas – iki 0.3 temperatūros laipsnio ir 2% oro drėgmės.

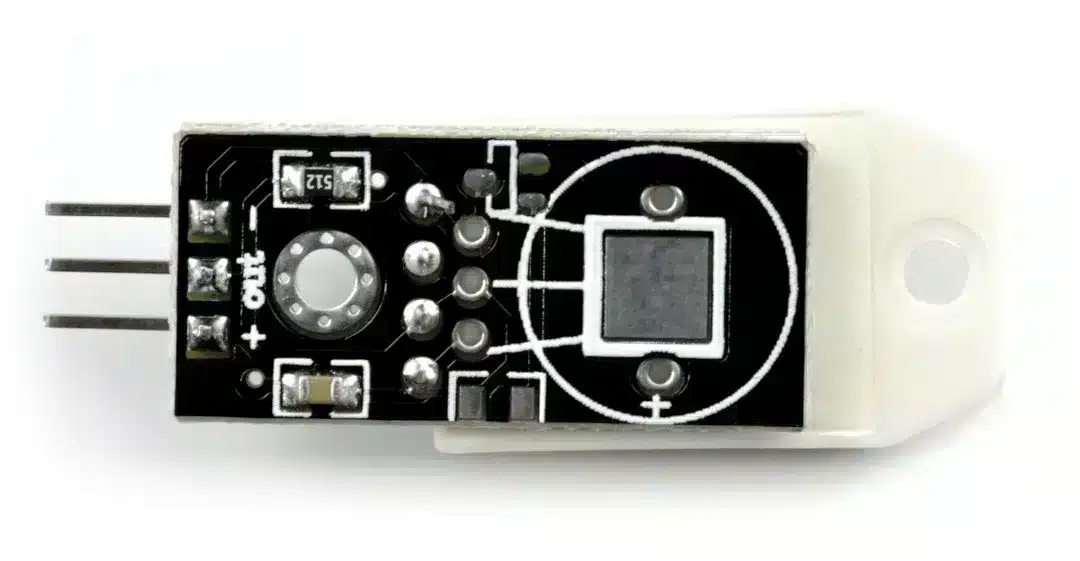

Prisijungimo pavyzdys
Modulio pakanka prijungti laidais prie bet kurio mikrovaldiklio tokiu būdu:

VCC (+) – maitinimo įtampa nuo 3 V iki 5,5 V
GND ( – ) – sistemos įžeminimas
OUT – skaitmeninis išėjimas, prijungtas prie mikrovaldiklio įvesties

Temperatūros ir drėgmės jutiklio DHT22 parametrai

Jutiklis AM2302 (DHT22)
Maitinimo įtampa: nuo 3,3 V iki 5,5 V
Vidutinis srovės suvartojimas: 0,2 mA
Nereikalauja papildomų išorinių komponentų
laidai – komplekte
Modulio matmenys: 42 x 15 x 10 mm
Temperatūra
Matavimo diapazonas: -40 iki +80°C
Skiriamoji geba: 8 bitų (0,1 °C)
Tikslumas: ± 0,5 °C
Atsakymo laikas: vidutiniškai – 2 sekundės
Drėgmė:
Matavimo diapazonas: 0 – 100 % RH
Skiriamoji geba: 8 bitų (±0,1 % RH)
Tikslumas: ±2 % RH*
Atsakymo laikas: vidutiniškai – 2 sekundės
