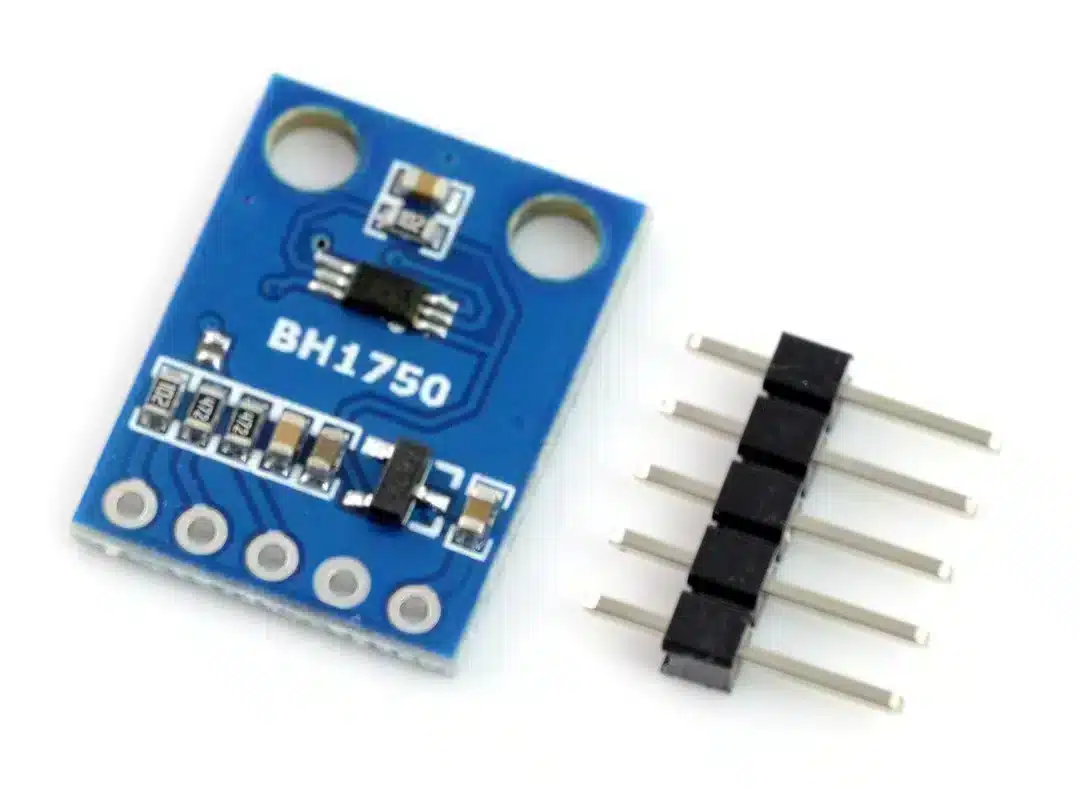

Šviesos intensyvumo jutiklis BH1750 Arduino priedas
Skaitmeninis šviesos intensyvumo jutiklis, veikiantis diapazone nuo 1 iki 65535 liuksų (Lux), kurio skiriamoji geba yra 1 lx arba 4 lx, priklausomai nuo pasirinkto veikimo režimo.
Jis bendrauja per I2C sąsają (TWI), tai yra, dvi eilutes: duomenys – SDA ir laikrodis SCL. Modulis gali būti naudojamas šviesos intensyvumui matuoti tiek patalpoje, tiek atviroje erdvėje.
Komplekte yra kaiščio jungtis, skirta litavimui.

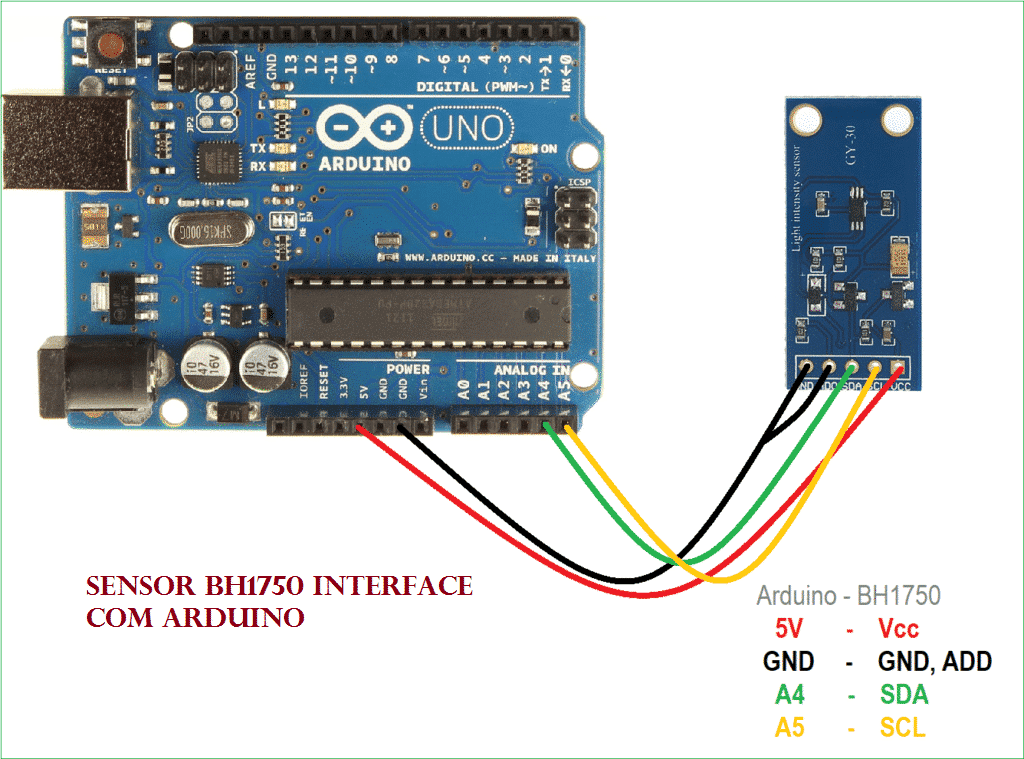

Jungtys:
VCC – maitinimo įtampa: nuo 3 V iki 5 V.
GND – sistemos įžeminimas.
SCL – I2C magistralės laikrodžio linija.
SDA – I2C magistralės duomenų linija.
ADD – I2C magistralės adreso parinkimas, žemos būsenos indikacija nustato adresą į: 0100011, aukštą: 1011100. Pagal nutylėjimą pin yra žemoje būsenoje.
Kita specifikacija
Automatizavimo segmentas | Sensoriniai |
---|---|
Gamintojas | Kita |
Energijos šaltinis | Tinklas |
Davikliai | Šviesos |
DC maitinimas | 3V - 5.5V |
Matavimas | 1 - 65535 lx |
Ryšio sąsaja | I2C |
Modulio dydis | 21 x 16 x 3.3 mm |
Integruoti rezistoriai | 4,7 kΩ traukiant I2C magistralės SCL ir SDA linijas |
