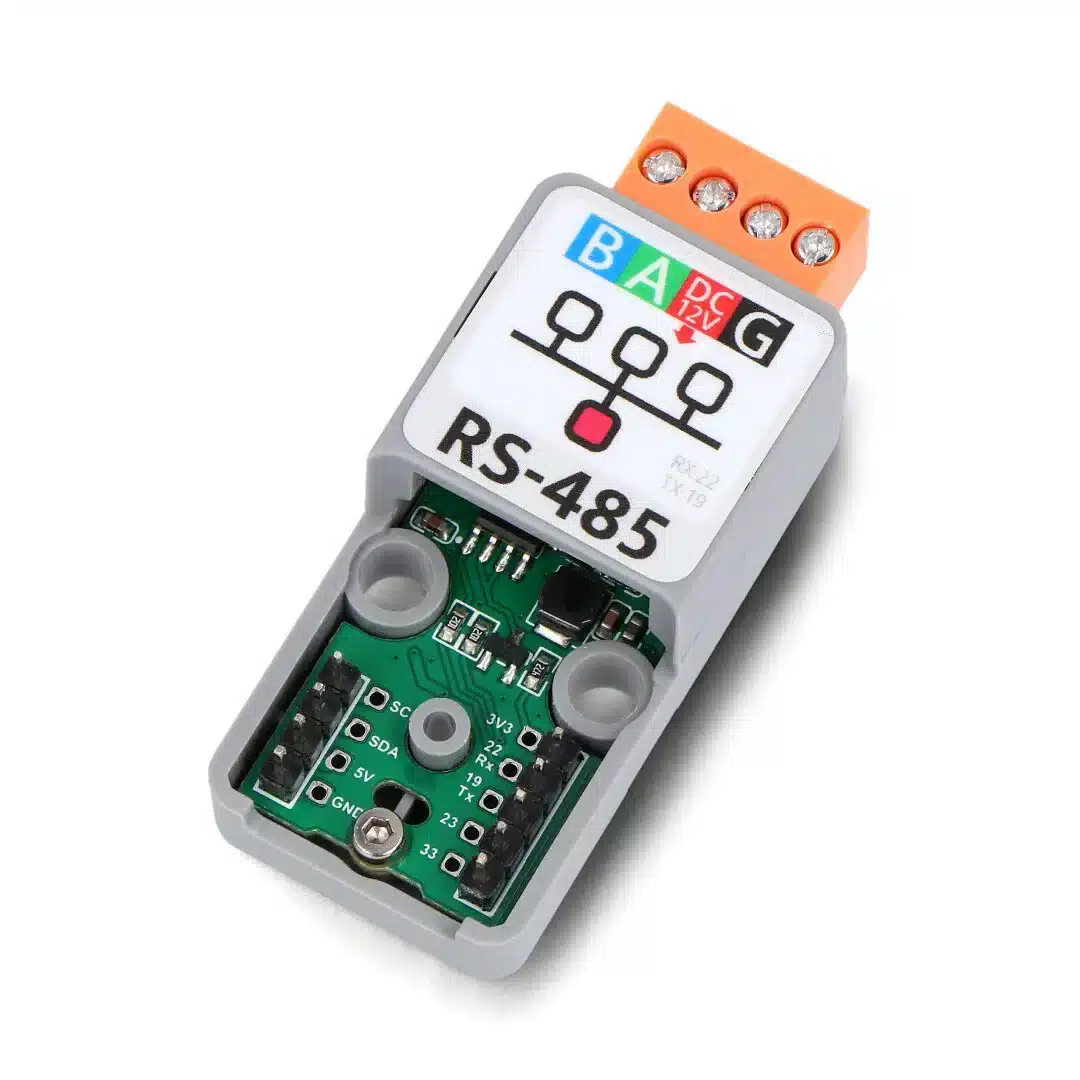

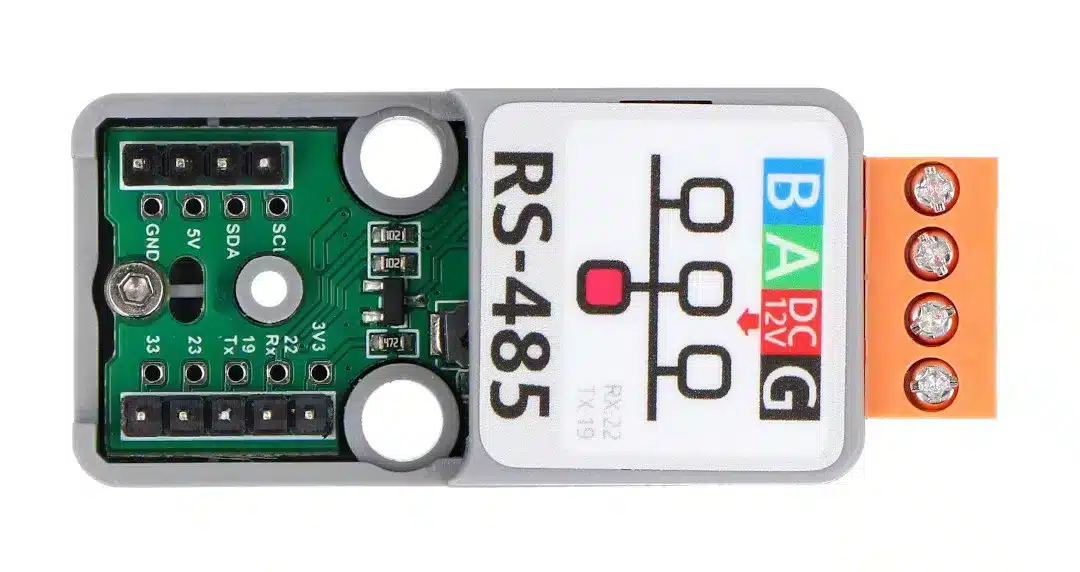

M5Atom serijos M5Stack kūrimo modulių išplėtimo modulis, kuris leidžia konvertuoti TTL-RS485. Jis tarnauja kaip tiltas tarp TTL lygio ir RS485 lygio, kuris yra naudingas įgyvendinant plačiai suprantamus pramonės projektus. Jis taip pat siūlo kelių taškų sistemos palaikymą ir leidžia perduoti signalą dideliais atstumais.

Gamintojas parengė ir išsamų vartotojo vadovą – patikrinkite!

Ypatingos savybės

• Siuntimo ir priėmimo modulis, leidžiantis konvertuoti TTL lygį į RS485 lygį.
• Jis gali būti naudojamas bendrauti su RS485 įrenginiais, kuriems reikia signalo perdavimo dideliais atstumais.
• Jis palaiko kelių taškų sistemą ir yra plačiai naudojamas įvairiuose pramonės projektuose.
• Jame yra nuolatinės ir nuolatinės srovės įtampos reguliatorius, kuris gali tiesiogiai konvertuoti 12 V (RS485) į 5 V, kad maitintų M5Atom.

Kas yra RS485?

RS485 yra ryšio protokolo standartas, naudojamas nuosekliosiose komunikacijos sistemose naudojamų valdiklių ir imtuvų elektrinėms charakteristikoms apibrėžti. Pagrindinis jo bruožas yra galimybė palaikyti kelių taškų ryšio sistemas. Tai reiškia, kad jis gali palaikyti kelis įrenginius, prijungtus prie vienos ryšio magistralės, o tai ypač naudinga pramoninėse srityse, kur reikia patikimo ir efektyvaus duomenų mainų tarp kelių įrenginių. RS485 užtikrina aukštą atsparumą trukdžiams ir įgalina perdavimą dideliais atstumais, todėl tai yra idealus sprendimas pramoninėms reikmėms, pvz., gamyklos automatizavimui, procesų valdymo ar stebėjimo sistemoms.

Techninės specifikacijos

• Modulio tipas: keitiklis
• Konversijos tipas: TTL – RS485
• Paskirtis: Atom serijos kūrimo moduliams
• Konversijos lustas: SP3485EE
• DC-DC sistema: A0Z1282CI
• Daugiataškis bendravimas: taip
• Korpuso medžiaga: PC plastikas
• Modulio matmenys: 24 x 48 x 18 mm
• Svoris: 20 g
