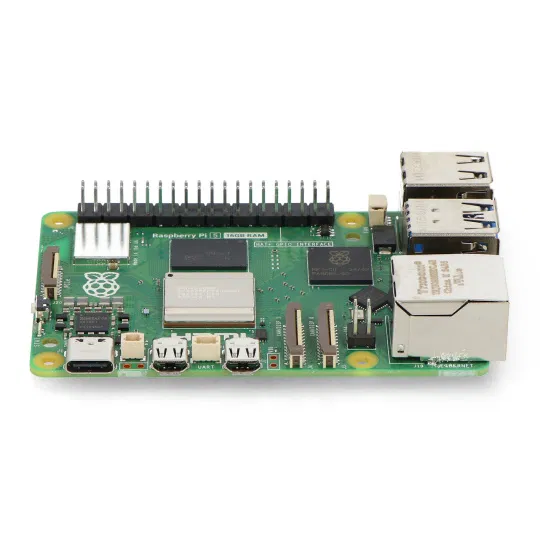

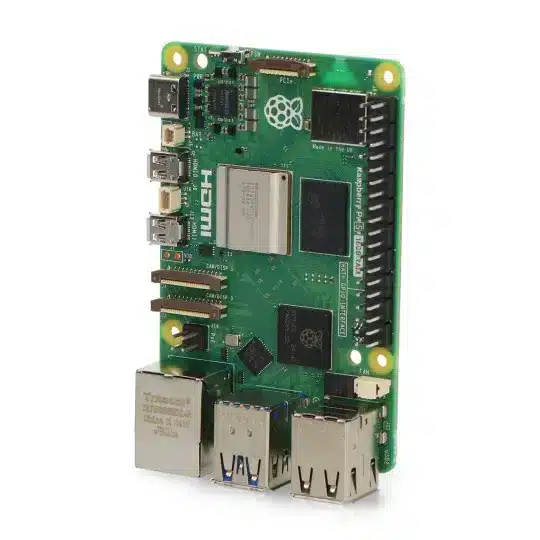

Raspberry Pi 5, aprūpintas 16 GB RAM, yra kita ikoninės „raspberry“ serijos dalis. Šiame įrenginyje yra dvi „microHDMI“ jungtys, du USB 3.0 ir du USB 2.0 prievadai. Be to, jame yra USB C maitinimo jungtis, dvi sąsajos fotoaparatui ir MIPI DSI/CSI ekranui, PCI Express 2.0 jungtis, vieta ventiliatoriui, UART jungtis, vieta RTC baterijai ir specialus maitinimo mygtukas. Taip pat yra dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitas 1000 Mbps Ethernet prievadas su PoE maitinimo funkcija.

Raspberry Pi 5, kuriame yra 16 GB LPDDR4X-4267 RAM, maitinamas keturių branduolių Broadcom BCM2712 ARM Cortex-A76 64 bitų procesorius, kurio taktinis dažnis yra 2,4 GHz, o tai yra 2–3 kartus efektyvesnis nei jo pirmtakas Raspberry Pi4.

Penktajame šios ikoniškos serijos leidime yra dvi „microHDMI“ jungtys, du USB 3.0 prievadai , du USB 2.0 ir USB C maitinimo jungtis. Įrenginyje taip pat yra dvi sąsajos kamerai ir MIPI DSI/CSI ekranui, PCI Express 2.0 jungtis ir vieta ventiliatoriui. , UART jungtis, vieta RTC baterijai ir specialus maitinimo mygtukas.

Raspberry Pi 5 taip pat turi dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitą 1000 Mb/h Ethernet prievadą su galimybe maitinti per PoE naudojant PoE+ HAT perdangą. Plokštėje yra standartinė 40 kontaktų GPIO jungtis (2×20 kontaktų, 2,54 mm žingsnio) ir lizdas microSD atminties kortelei su operacine sistema. Be to, šalia tipinių tvirtinimo angų yra angos, skirtos oficialiam radiatoriui su ventiliatoriumi sumontuoti.

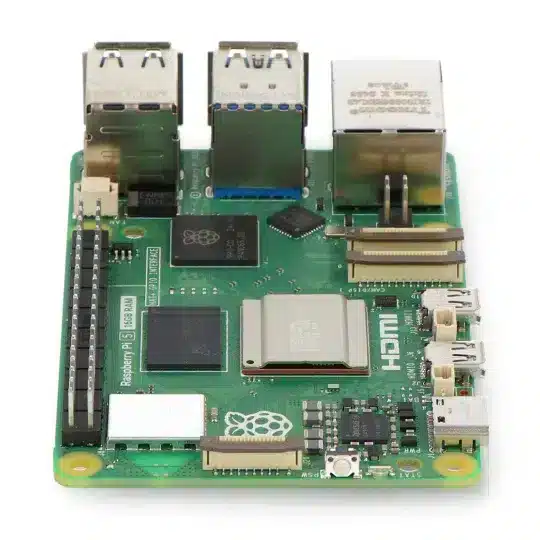

Raspberry Pi 5 komponentų išdėstymas

1. Modelio žymėjimas
2. Broadcom BCM2712 procesorius
3. PCI Express 2.0 sąsaja
4. ON/OFF mygtukas
5. Energijos valdymo sistema
6. Aktyvaus aušinimo/radiatoriaus tvirtinimo angos
7. RTC akumuliatoriaus jungtis
8. UART jungtis
9. Raspberry Pi RP1 I/O valdiklis
10. Ventiliatoriaus jungtis

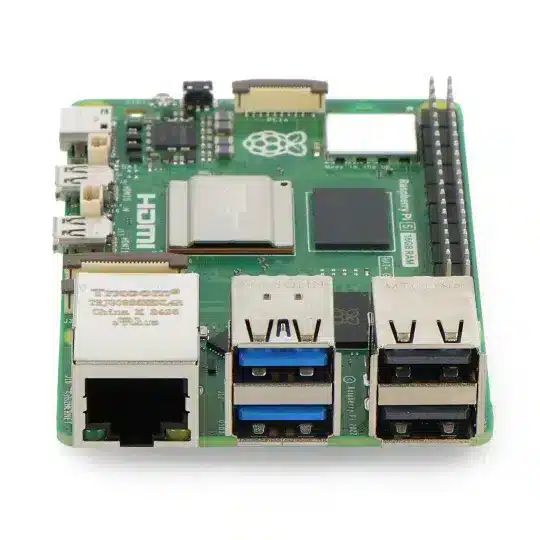

11. Ethernet ir USB prievadai (apversti iš Raspberry Pi 4)
12. PoE HAT jungtis
13. 2x 4 eilučių MIPI DSI/CSI jungtys
