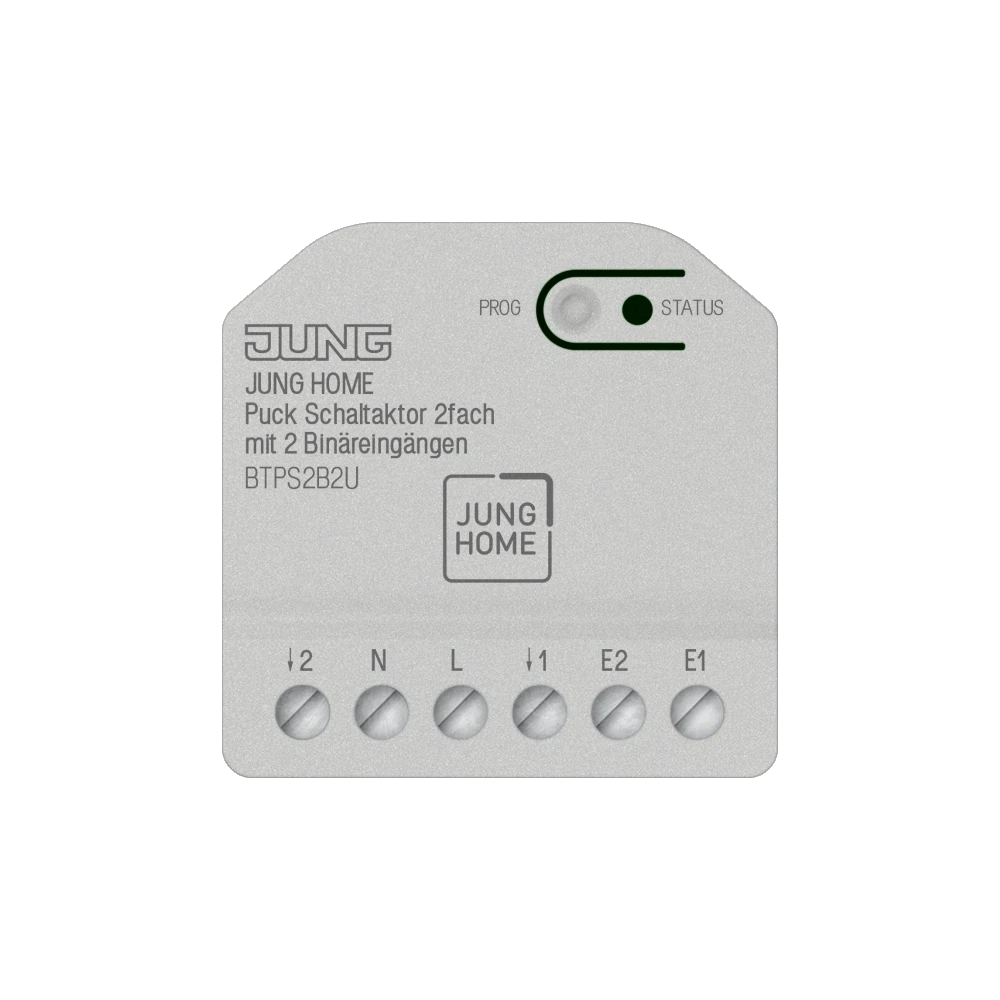

JUNG HOME Puck BT P S2 B2 U – išmanus dviejų kanalų jungimo vykdiklis su 2 binariniais įėjimais

JUNG HOME Puck BT P S2 B2 U – kompaktiškas išmanus dviejų kanalų jungimo vykdiklis, skirtas dviem apšvietimo ar kitų elektros prietaisų grandinėms valdyti. Įrenginys turi 2 nepriklausomus relinius išėjimus ir 2 binarinius 230 V įėjimus, todėl galima išlaikyti įprastą valdymą fiziniais jungikliais ar mygtukais ir kartu naudotis JUNG HOME išmaniosiomis funkcijomis.

Įrenginys veikia JUNG HOME Bluetooth Mesh tinkle ir gali būti valdomas per JUNG HOME programėlę bei kitus sistemos įrenginius.

2 nepriklausomi valdymo kanalai

Vykdiklis leidžia valdyti dvi atskiras elektros grandines. Pavyzdžiui:

• du atskirus apšvietimo kontūrus;
• apšvietimą ir kitą elektros prietaisą;
• dvi atskiras patalpos apkrovas.

Vienam išėjimui leidžiama iki 16 A AC1 ominė apkrova, tačiau svarbu, kad bendra abiejų išėjimų apkrovos srovė negali viršyti 16 A.

Varikliams gamintojas nurodo iki 6 A apkrovą.

2 binariniai įėjimai

Įrenginyje yra 2 nepriklausomi 230 V AC binariniai įėjimai. Prie jų galima prijungti, pavyzdžiui:

• sieninius jungiklius;
• momentinius mygtukus;
• jutiklių ar kitų įrenginių valdymo signalus.

Binarinių įėjimų funkcijos gali būti naudojamos nepriklausomai nuo pačių relinių išėjimų. Todėl fizinis jungiklis nebūtinai turi valdyti tik šalia esančią relę – jo signalą galima panaudoti ir kitoms JUNG HOME funkcijoms ar belaidžiu būdu susietiems įrenginiams valdyti.

Bluetooth Mesh

JUNG HOME įrenginiai tarpusavyje komunikuoja per Bluetooth Mesh.

Mesh technologija leidžia tinklo įrenginiams perduoti signalą toliau, todėl galima išplėsti išmaniųjų namų tinklo aprėptį. Ryšys tarp JUNG HOME įrenginių yra šifruojamas.

Gamintojas nurodo maždaug 30 m ryšio nuotolį pastato viduje, tačiau realus atstumas priklauso nuo sienų, konstrukcijų ir kitų radijo ryšio sąlygų.

JUNG HOME programėlė

Įrenginio paleidimas, konfigūravimas ir valdymas atliekamas naudojant JUNG HOME programėlę išmaniajame telefone arba planšetėje.

Programėlėje galima konfigūruoti išėjimų ir įėjimų veikimą, kurti grupes, scenas ir automatines funkcijas.

Laiko programos ir automatizacijos

JUNG HOME sistemoje palaikomos pažangesnės automatizavimo funkcijos:

• iki 16 programų;
• įjungimo ir išjungimo uždelsimas;
• nustatoma veikimo trukmė;
• automatinio išjungimo funkcija;
• laiptinės apšvietimo funkcija;
• išjungimo įspėjimas;
• scenos;
• grupės ir zonos;
• centrinio valdymo funkcijos;
• nuolatinio arba laikino priverstinio įjungimo / išjungimo funkcijos;
• astro laikmatis pagal saulėtekį ir saulėlydį.

Kai kurioms automatinėms funkcijoms reikalingas JUNG HOME Bluetooth Mesh projektas su kitais suderinamais JUNG HOME įrenginiais.

Kompaktiškas montavimas

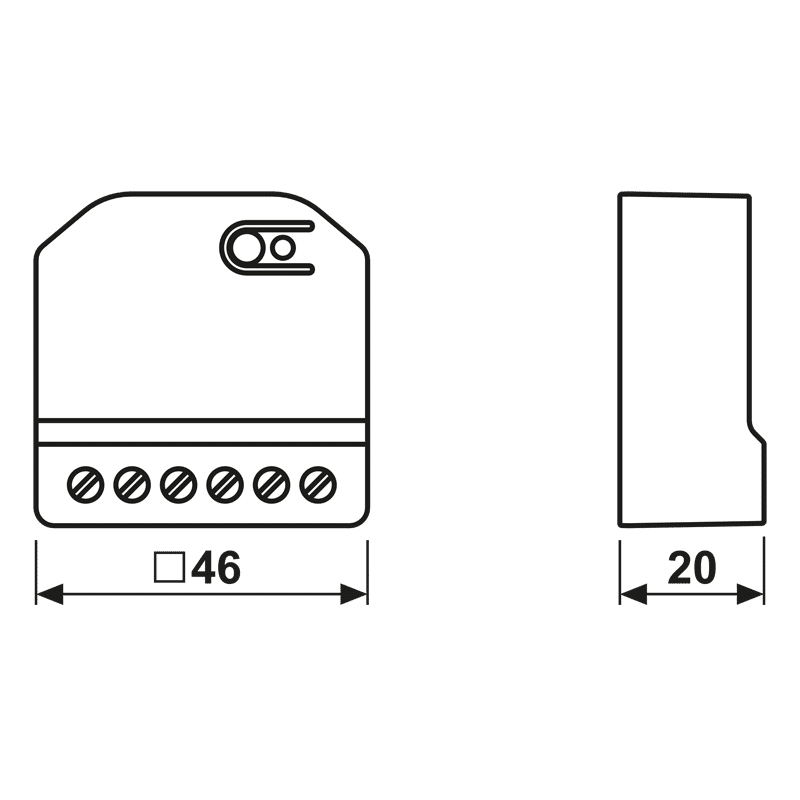

Vykdiklio matmenys yra tik 46 × 46 × 20 mm, todėl jis skirtas montuoti standartinėje elektros instaliacinėje dėžutėje pagal DIN 49073.

Naudojant papildomą FM-EBG mini korpuso adapterį, įrenginį galima montuoti ir lubose.

Apkrovų valdymas

Gamintojas vienam išėjimui nurodo:

• ominė apkrova – iki 16 A AC1;
• kaitrinės lempos – iki 2300 W;
• halogeninės lempos – iki 2300 W;
• elektroniniai transformatoriai – iki 1500 W;
• indukciniai transformatoriai – iki 1000 VA;
• LED lempos – tip. iki 400 W;
• varikliai – iki 6 A.

Bendra leistina abiejų išėjimų apkrovos srovė – 16 A.

Pagrindinės savybės

• 2 nepriklausomi reliniai išėjimai
• 2 nepriklausomi 230 V AC binariniai įėjimai
• Iki 16 A AC1 vienam išėjimui
• Bendra abiejų išėjimų apkrova – iki 16 A
• Bluetooth Mesh ryšys
• JUNG HOME programėlės palaikymas
• Fizinių jungiklių ir mygtukų prijungimas
• Scenų ir grupių valdymas
• Iki 16 programų
• Astro laikmatis pagal saulėtekį ir saulėlydį
• Laiptinės apšvietimo funkcija
• Įjungimo ir išjungimo uždelsimas
• Nustatoma veikimo trukmė
• Šifruotas Bluetooth Mesh ryšys
• Mesh kartotuvo funkcija
• Programinės įrangos atnaujinimas per JUNG HOME programėlę
• Kompaktiškas montavimas elektros dėžutėje

Techninės charakteristikos

Gamintojas: JUNG
Serija: JUNG HOME
Modelis: BT P S2 B2 U
Tipas: dviejų kanalų jungimo vykdiklis
Relinių išėjimų skaičius: 2
Binarinių įėjimų skaičius: 2
Binarinių įėjimų įtampa: 230 V AC
Nominali įtampa: 230 V AC
Dažnis: 50/60 Hz
Ominė apkrova: iki 16 A AC1 vienam išėjimui
Bendra leistina apkrovos srovė: 16 A
Variklių apkrova: iki 6 A
LED apkrova: tip. iki 400 W
Budėjimo režimo galia: maks. 0,3 W
Ryšys: Bluetooth Mesh
Radijo dažnis: 2402–2480 MHz
Perdavimo galia: maks. 10 mW
Ryšio nuotolis pastatuose: apie 30 m
Darbinė temperatūra: nuo –5 iki +45 °C
Santykinė drėgmė: 20–70 %, be kondensacijos
Matmenys: 46 × 46 × 20 mm
Montavimo gylis: 18 mm, jungčių srityje 20 mm
Maks. binarinio įėjimo kabelio ilgis: 50 m
Maks. išėjimo kabelio ilgis: 100 m
Pakuotės svoris: 77 g
EAN / GTIN: 4011377360082

JUNG HOME Puck BT P S2 B2 U – kompaktiškas sprendimas, kai viename montavimo taške reikia išmaniai valdyti dvi atskiras elektros grandines ir kartu išlaikyti du fizinius valdymo įėjimus. Bluetooth Mesh ryšys leidžia vykdiklį integruoti į platesnę JUNG HOME sistemą, kurioje galima naudoti scenas, grupes, grafikus ir automatizacijas.
