Blebox SwitchBox DC 1 kanalo relė

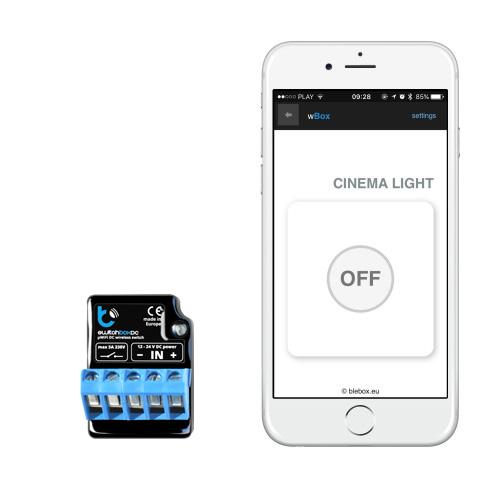

Blebox SwitchBox DC skirtas valdyti vieną buitinį prietaisą nuo 12 V iki 24 V ir 230 V ir iki 1 kW elektros srovę per „Wi-Fi“ tinklą naudojant išmaniojo telefono programą iš bet kurios pasaulio vietos.
Norėdami naudoti „BleBox“, tiesiog turite nustatyti įrenginį žiniatinklio naršyklėje. Prietaisas turi varžtų gnybtų bloko jungtį laidams sujungti. Modulis veikia nuo 12 V iki 24 V DC maitinimo šaltinio.
Su šia relyte galite valdyti apšvietimą, ventiliaciją, šildymą ar oro kondicionavimo prietaisus. Galima nustatyti laikmačius, matyti prietaisų elektros sunaudojimo istoriją, nusistatyti elektros kainą ir matyti kiek sunaudojote elektros ir kiek jums kainuos. Galite visus Blebox prietaisus valdyti per uPortal portalą internetu.

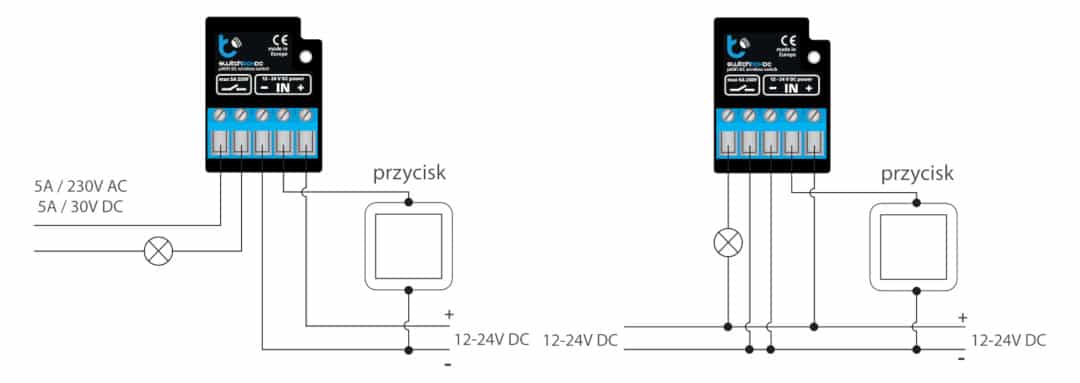

Blebox SwitchBox DC jungimo schema.
Prieš diegdami Blebox SwitchBox valdiklį, atjunkite maitinimo šaltinį grandinėje, kurioje jis bus įdiegtas. Valdiklis turėtų būti pastatytas vietoje, apsaugotoje nuo išorinių sąlygų ir apsaugotos nuo tiesioginės prieigos.
Modulyje yra varžtų jungtys, prie kurių kabeliai turėtų būti prijungti atsuktuvu:
IN – įvesties signalas.
+ maitinamas nuo 12V iki 24V.
– maitinimo šaltinis, nulinis laidas – įžeminimas.
Relės išėjimai – išėjimai, skirti prijungti įrenginį.
Blebox SwitchBox DC valdiklio konfigūracija

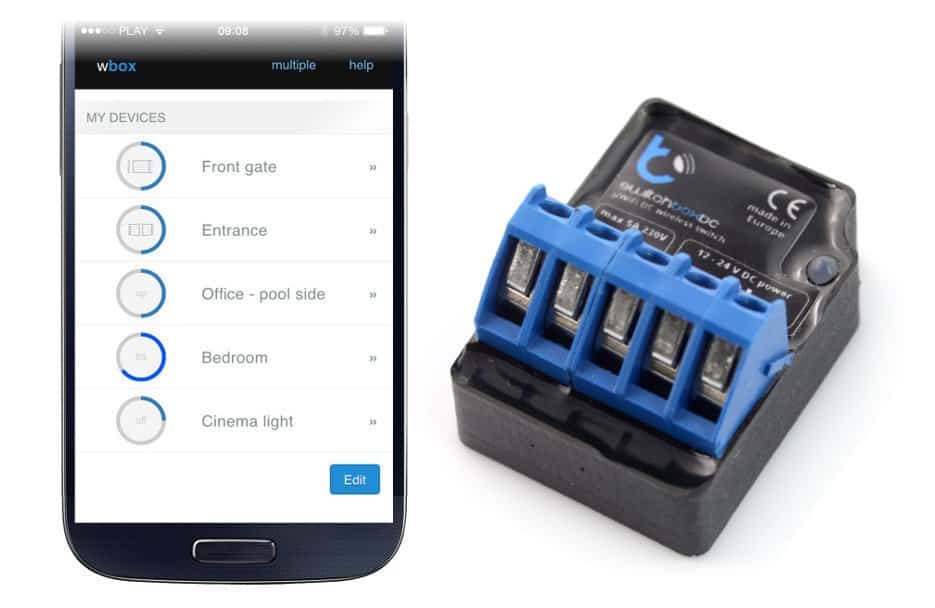

Norėdami sukonfiguruoti, turite prisijungti prie belaidžio įrenginio tinklo „pavadinimas-xxxxxxxx“, tada naudodami „Android Play“ parduotuvę arba „AppStore“ turite atsisiųsti programą „wBox“ – valdykite viską . Paleidus programą ekrano viršuje bus rodomas jūsų įrenginys, šalia pavadinimo bus ženklas „+“. Norėdami iš pradžių konfigūruoti įrenginį, turite spustelėti numatytąjį įrenginio pavadinimą.
Konfigūruoti taip pat galima per interneto naršyklę naudojant HTML5. Norėdami tai padaryti, adreso juostoje įveskite įrenginio, kurį jam priskyrė DHCP, IP numerį, pvz. http://192.168.4.1.
Blebox SwitchBox DC pajungimas, naudojimas ir kiti duomenys
Blebox produkto instrukcija
| Maitinimo įtampa: | 12–24 V nuolatinė srovė |
|---|---|
| Energijos suvartojimas: | mažiau nei 1W |
| Išėjimų skaičius: | 1 |
| Išvesties tipas: | estafetė |
| Įėjimų skaičius: | 1 |
| Įvesties tipas: | logiška, atsižvelgiant į GND |
| Būstas: | pagamintas iš poliuretano kompozicijos be halogenų, savaime gesinantis B šiluminei klasei (130 ° C) |
| Apsaugos įvertinimas: | IP20 |
| Matmenys: | 27 x 37 x 23 mm |
| Montavimas: | imtuvo dėkle įleistoje dėžėje (pagilinkite arba padvigubinkite). |
| Užkrato pernešimas: | dvikryptis, šifruotas |
| Perdavimo dažnis: | 2,4 GHz |
| Ryšio standartas: | μWiFi, suderinamas su „WiFi“ |
| Ryšio režimas: | tiesioginis ryšys (kaip prieigos taškas), „Wi-Fi“ ryšys per standartinį maršrutizatorių, ryšys su prieiga iš bet kurios pasaulio vietos (reikalinga prieiga prie interneto) |
| Valdykite naudodami: | „Apple iPhone“, „Apple iPad“, „iPad Mini“, „Android“, kompiuteriai ir mobilieji įrenginiai, veikiantys visiškai HTML5 |
| Šifravimas: | WPA2-PSK ir autentifikuotas šifravimas su susijusiais duomenimis (AEAD) |
Kaip naudoti ir prijungti balso valdymą
