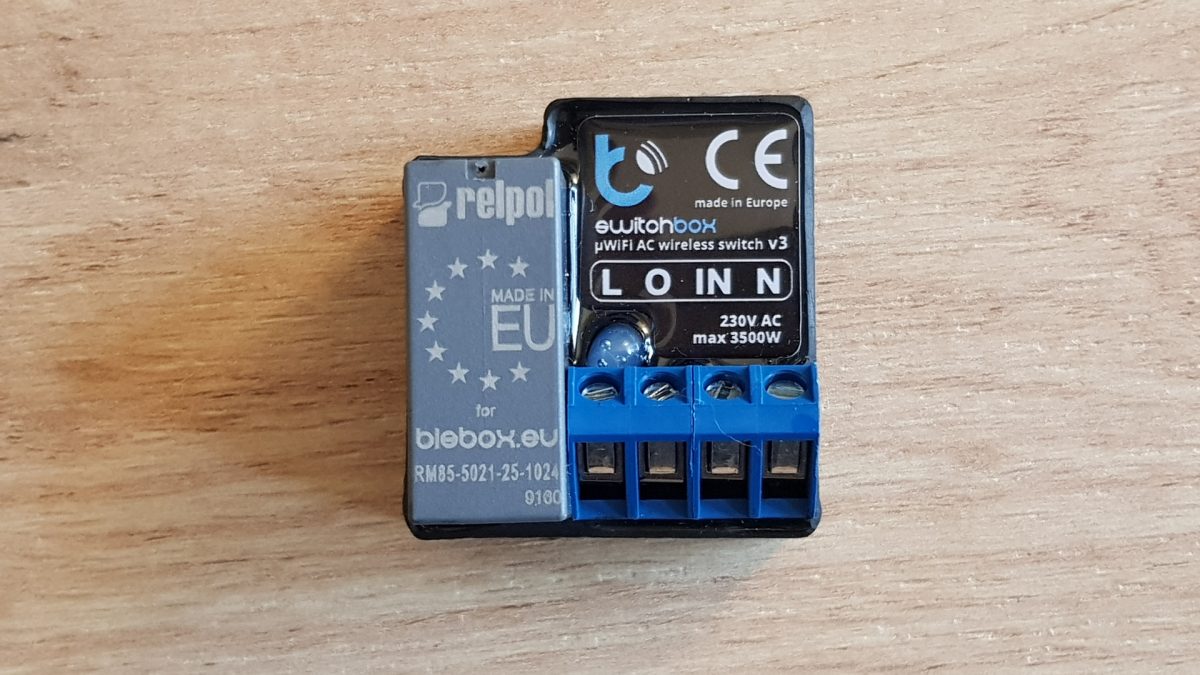

Blebox SwitchBox 1 kanalo relė
Blebox SwitchBox kompaktiškas paruoštas modulis leidžia valdyti iki 3 kW galios 230 V buitinius prietaisus ar apšvietimą. BleBox SwitchBox v3 valdiklis taip pat leidžia matuoti energijos suvartojimą, o tai leidžia lengvai nustatyti brangiausią įrenginį ir taip kontroliuoti jūsų namų ar įmonės energijos suvartojimą.
Su šia relyte galite valdyti apšvietimą, ventiliaciją, šildymą ar oro kondicionavimo prietaisus. Galima nustatyti laikmačius, matyti prietaisų elektros sunaudojimo istoriją, nusistatyti elektros kainą ir matyti kiek sunaudojote elektros ir kiek jums kainuos. Galite visus Blebox prietaisus valdyti per uPortal portalą internetu.
Kontrolė atliekama per „WiFi“ tinklą naudojant „wBox“ programą mobiliesiems įrenginiams iš bet kurios pasaulio vietos. Prietaisas turi varžtų jungtis kabeliams tvirtinti. Maži matmenys leidžia jį įdėti į elektros paskirstymo dėžutę.
Blebox SwitchBox jungimo schema.
Prieš diegdami Blebox SwitchBox valdiklį, atjunkite maitinimo šaltinį grandinėje, kurioje jis bus įdiegtas. Valdiklis turėtų būti pastatytas vietoje, apsaugotoje nuo išorinių sąlygų ir apsaugotos nuo tiesioginės prieigos.
Modulyje yra varžtų jungtys, prie kurių kabeliai turėtų būti prijungti atsuktuvu:
L- maitinimo šaltinis 230 V fazinis laidas.
O relės įtampos išėjimas.
IN – galimybė prijungti išorinį jungiklį, antroji jungiklio linija turėtų būti prijungta prie 230 V neutralios linijos, pažymėtos simboliu N.
N- maitinimo šaltinis, nulinis laidas – įžeminimas.
Blebox SwitchBox valdiklio konfigūracija
Norėdami sukonfiguruoti, turite prisijungti prie belaidžio įrenginio tinklo „pavadinimas-xxxxxxxx“, tada naudodami „Android Play“ parduotuvę arba „AppStore“ turite atsisiųsti programą „wBox“ – valdykite viską . Paleidus programą ekrano viršuje bus rodomas jūsų įrenginys, šalia pavadinimo bus ženklas „+“. Norėdami iš pradžių konfigūruoti įrenginį, turite spustelėti numatytąjį įrenginio pavadinimą.
Konfigūruoti taip pat galima per interneto naršyklę naudojant HTML5. Norėdami tai padaryti, adreso juostoje įveskite įrenginio, kurį jam priskyrė DHCP, IP numerį, pvz. http://192.168.4.1.
Blebox SwitchBox pajungimas, naudojimas ir kiti duomenys
Blebox produkto instrukcija
| Maitinimo įtampa: | 230 V AC (tinklas) |
|---|---|
| Energijos sąnaudos: mažiau nei 1 W | mažiau nei 1 W |
| Išėjimų skaičius: | 1 |
| Valdymo išėjimų tipas: | relė |
| Apkrovos srovės suvartojimas: | iki 16 A |
| Keliamoji galia: | iki 3500 W |
| Įėjimų skaičius: | 1 |
| Energijos suvartojimo matavimo funkcija | |
| Įvesties tipas: | logiškas, trumpai sujungtas su N tinklo įtampos linija |
| Ryšio standartas: | μWiFi, suderinamas su 2,4 GHz WiFi |
| Šifravimas: | WPA2-PSK ir autentifikuotas šifravimas (AEAD) |
| Perdavimo tipas: | dvikryptis, užšifruotas |
| Veikimo būdas | tiesioginis ryšys (kaip prieigos taškas), „WiFi“ ryšys per standartinį maršrutizatorių, ryšys su prieiga iš bet kurios pasaulio vietos internetu. |
| Suderinami įrenginiai: | „iPhone“, „iPad“, „iPad Mini“, „Android“, kompiuteriai ir mobilieji įrenginiai su HTML5 palaikymu. |
| Poliuretano kompozicija be halogeno – savaime gesina B šiluminę klasę (130 ° C) | |
| Nuotėkio klasė: | IP20 |
| Matmenys: | 47 x 39 x 23 mm |
Kaip naudoti ir prijungti balso valdymą
