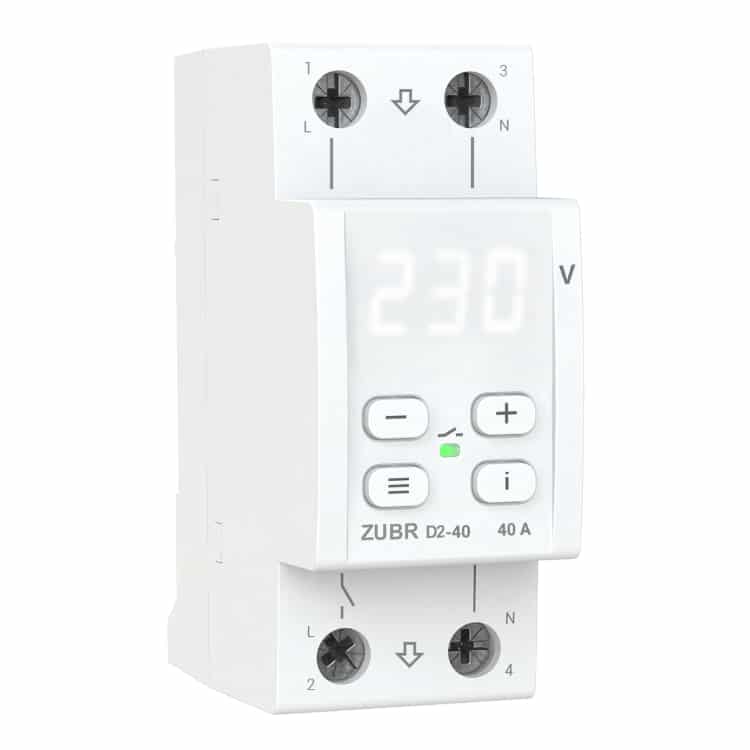

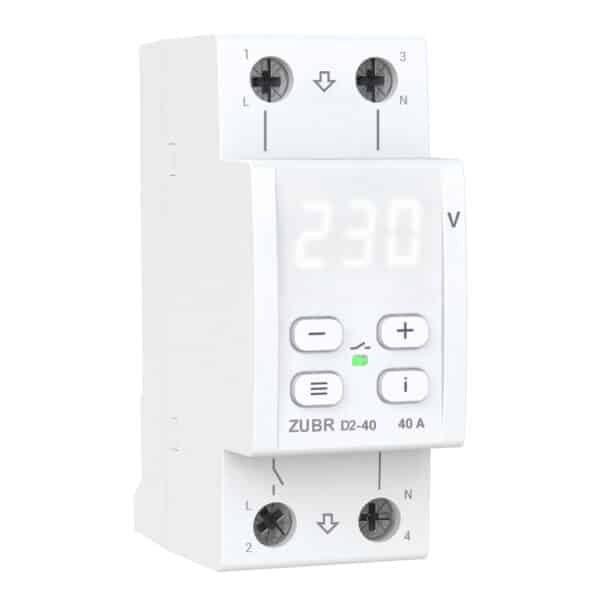

ZUBR D2-40: Patikima apsauga vienfaziams (230 V) įvadams ir apkrovoms – relė fiksuoja įtampos kritimus, šuolius ir nulinio laido dingimą, automatiškai atjungia apkrovą kritinėje situacijoje. Taip pat turi terminės apsaugos funkciją.

Pagrindinės savybės

• Nominali srovė: 40 A (max 50 A)

• 8800 VA

• Matavimo metodas True RMS – didesnis tikslumas net esant nesinusoidinei įtampai

• Terminės apsaugos funkcija: kai viduje temperatūra viršija 80 °C – relė išjungia apkrovą; įjungia vėl žemiau 60 °C.

• Išjungimo delsos laiko reguliavimas: 3–999 s – skirtas sudėtingoms apkrovoms (šaldytuvai, kondicionieriai)

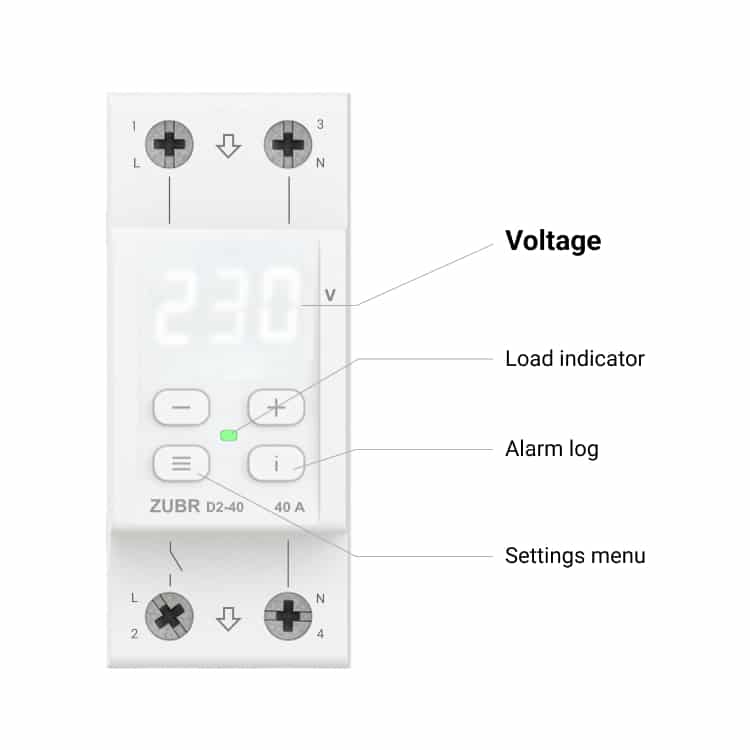

• Ekranas rodo realią įtampą, meniu su trimis mygtukais + „i“ mygtukas žurnalo peržiūrai

• Jungtu- principas: 2 moduliai, montavimui ant standartinio DIN bėgelio (36 mm)

• Maitinimo įtampa: 100–420 V AC

Techniniai parametrai

• Apatinė įtampos riba: 100–210 V

• Viršutinė įtampos riba: 230–280 V

• Laikymas įvykių žurnale: iki 100 paskutinių išsijungimų/ar gedimų

• Korpusas: IP20 (standartinis)

• Matmenys: 36 × 85 × 66 mm

Naudojimo scenarijai

Tinka įvadinėms linijoms butuose, komercinėse patalpose, kur yra didesnės galios įrenginių apkrovos – pvz., šaldymo įrenginiai, kompresoriai, šildymo katilai. Rekomenduojama rinktis nominalą aukštesnį nei pagrindinis automatas.

Privalumai

• Aukštas apsaugos lygis nuo tinklo įtampos nestabilumo

• Galimybė reguliuoti delsos laiką, taigi mažiau netinkamų išjungimų

• Patogi diagnostika – realios įtampos rodymas + žurnalas

• Terminė apsauga – ilgesnis tarnavimo laikas ir saugumas

Montavimo pastabos

• Montuoti pagal instrukciją – pagal apsaugos reikalavimus bei įtampos ribas

• Rinktis versiją pagal apkrovos srovę (t. y., 40 A versiją, jei įvado apsauga ≤40 A).

• Užtikrinti, kad montavimo vieta atitiktų aplinkos sąlygas – drėgmė, dulkės gali reikalauti papildomos apsaugos.

True RMS algoritmas: Tai skaičiavimo metodas, kuris matuoja realią efektyviąją įtampę, nepriklausomai nuo bangos formos. Jis apdoroja visą kreivę, o ne tik viršūnes, todėl tikslus esant iškraipytoms, nelygioms, impulsinėms apkrovoms.
