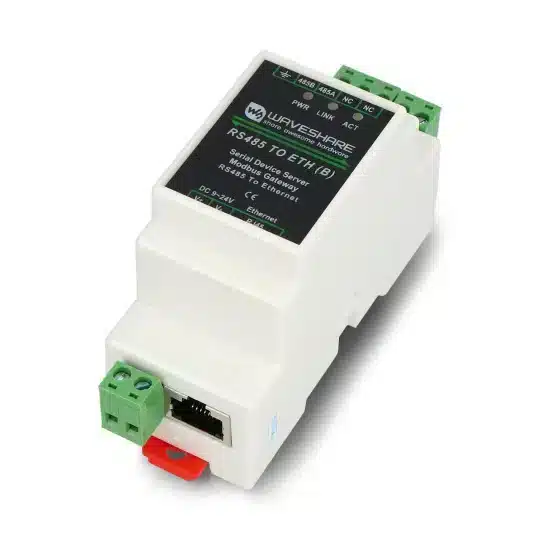

Waveshare keitiklis leidžia palaikyti ryšį tarp RS485 ir RJ45 Ethernet sąsajų pramoninėje aplinkoje. Jis palaiko kelis ryšio režimus, tokius kaip TCP serveris, TCP klientas, UDP serveris ir UDP klientas. Modulis konfigūruojamas per žiniatinklio naršyklę ir leidžia gauti dinaminį IP adresą per DHCP ir naudojant DNS protokolą. Keitiklis palaiko platų ryšio protokolų spektrą, įskaitant TCP, UDP, HTTP, ARP, ICMP, DHCP ir DNS Ethernet lygmenyje, o tai leidžia nuotoliniu būdu valdyti įrenginius. Be to, jis veikia kaip nuoseklusis serveris, „Modbus“ šliuzas, MQTT šliuzas ir leidžia konvertuoti RS485 į JSON. DIN bėgelio tvirtinimo laikiklis leidžia lengvai įdiegti ir integruoti su kitais daiktų interneto įrenginiais ir valdymo sistemomis.

Keitiklio savybės

• „Modbus Gateway“: leidžia lengvai integruoti su sistemomis, pagrįstomis „Modbus“ protokolu.
• Daugiafunkcinis ryšys: palaiko įvairius ryšio režimus, įskaitant TCP serverį, TCP klientą, UDP serverį ir UDP klientą.
• Maitinimas per varžtinius gnybtus: paprastas ir saugus įrenginio maitinimas diapazone nuo 6 V iki 36 V nuolatinės srovės.
• MQTT ir JSON protokolų palaikymas: leidžia lanksčiai konvertuoti duomenis tarp skirtingų protokolų, o tai idealiai tinka daiktų interneto sistemoms.
• Kelių pagrindinių kompiuterių palaikymas: leidžia vienu metu bendrauti ir valdyti kelis įrenginius.
• Pagrindinio kompiuterio ir žiniatinklio naršyklės konfigūracija: leidžia lengvai valdyti ir konfigūruoti įrenginį iš naršyklės.
• Montavimas ant DIN bėgelio: palengvina įrenginių montavimą ir integravimą pramoninėje aplinkoje.
• Pramoninė kokybė: tvirta konstrukcija, užtikrinanti patikimumą ir ilgaamžiškumą reiklioje pramoninėje aplinkoje.

Keli ryšio režimai

Keitiklis palaiko TCP serverio, TCP kliento, UDP ir UDP daugiaadresio perdavimo ryšio režimus, todėl gali vienu metu veikti kaip TCP serveris ir klientas. Kaip TCP serveris, jis palaiko iki 30 jungčių, o kaip TCP klientas – iki 7 tikslinių IP adresų. Perdavimo greitis yra nuo 1200 bps iki 115200 bps, palaikomi duomenų bitai nuo 5 iki 9 ir įvairūs lyginumo tipai: nėra, nelyginis, lyginis, ženklas ir tarpas. Įrenginys gali siųsti MAC adresą, kai prijungtas, todėl jį lengviau valdyti debesyje. Tai leidžia konfigūruoti per žiniatinklio naršyklę, dinamiškai gauti IP per DHCP ir prisijungti prie domeno serverio per DNS protokolą.

Keitiklio techninės specifikacijos

• Produkto tipas: nuoseklusis serveris, „Modbus“ šliuzas, MQTT šliuzas
• Funkcija: dvikryptis RS485 į Ethernet perdavimas
• Ryšio sąsaja: RS485, RJ45
• Maitinimo būdas: sraigtinis gnybtas
• Įtampos diapazonas: nuo 9 V iki 24 V nuolatinė srovė
• Ethernet ryšys: RJ45 tinklo prievadas
• Nuoseklusis prievadas: RS485
• Perdavimo greitis: nuo 300 bps iki 115 200 bps
• Programinė įranga:
  Protokolas: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfigūracija: pagrindinis kompiuteris, žiniatinklio naršyklė, įrenginių valdymo biblioteka
• Ryšio būdas: tiesioginis TCP/IP ryšys, VCOM
• Darbo režimas: TCP serveris, TCP klientas (veikia kartu su TCP serveriu), UDP, UDP daugiaadresis perdavimas
• Darbinė temperatūra: nuo -40 °C iki 85 °C
• Drėgmės diapazonas: nuo 5 % iki 95 % santykinė drėgmė
• Matmenys: 106 x 36 x 58,6 mm
