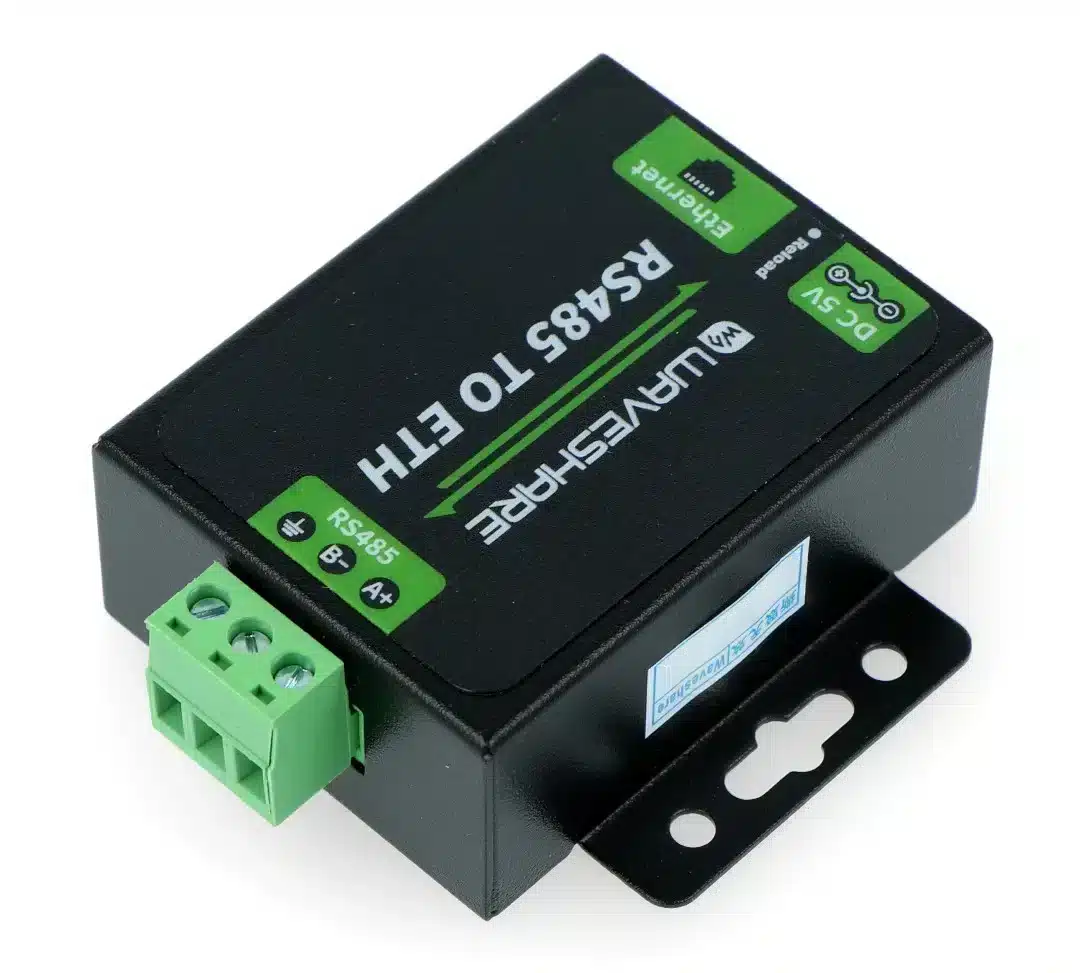

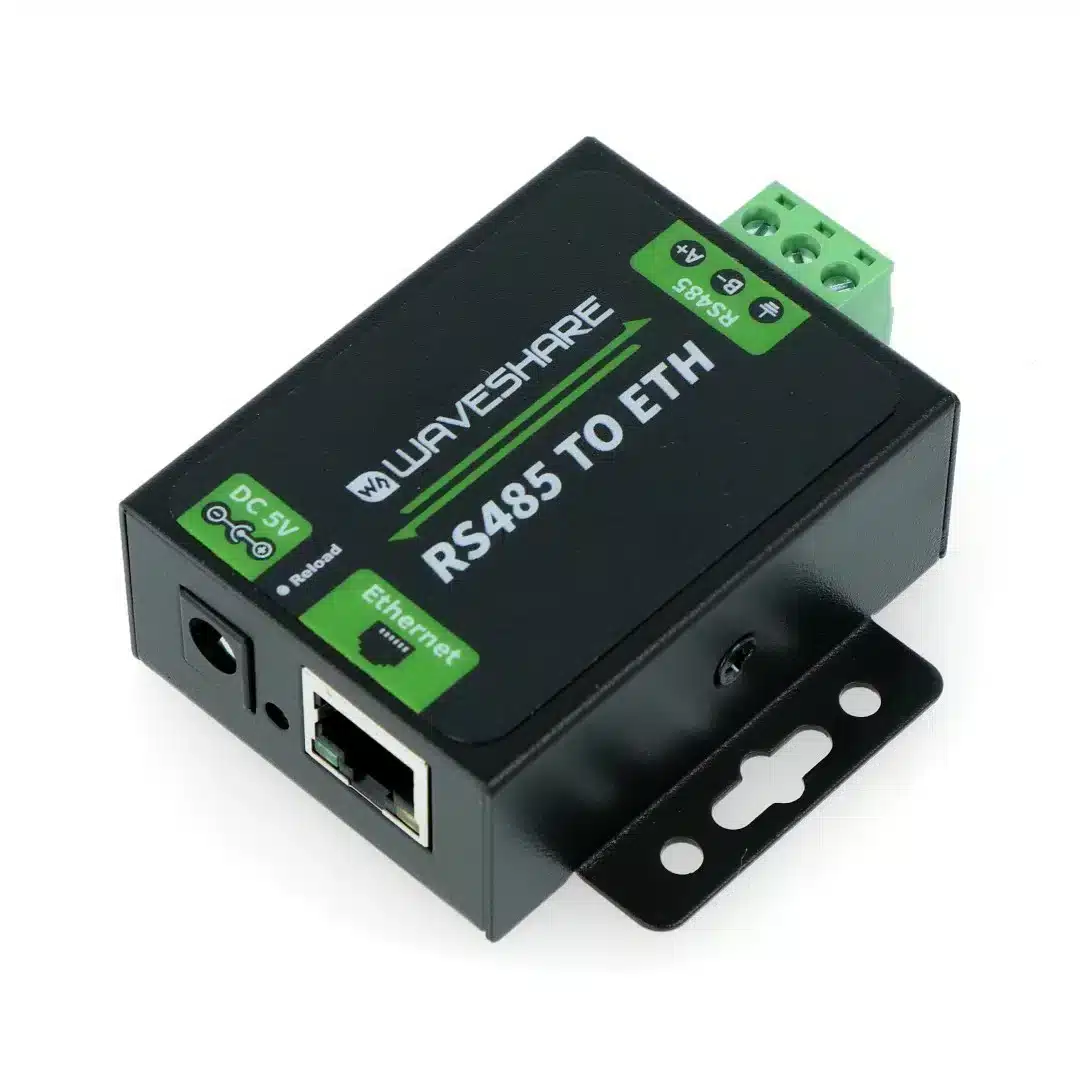

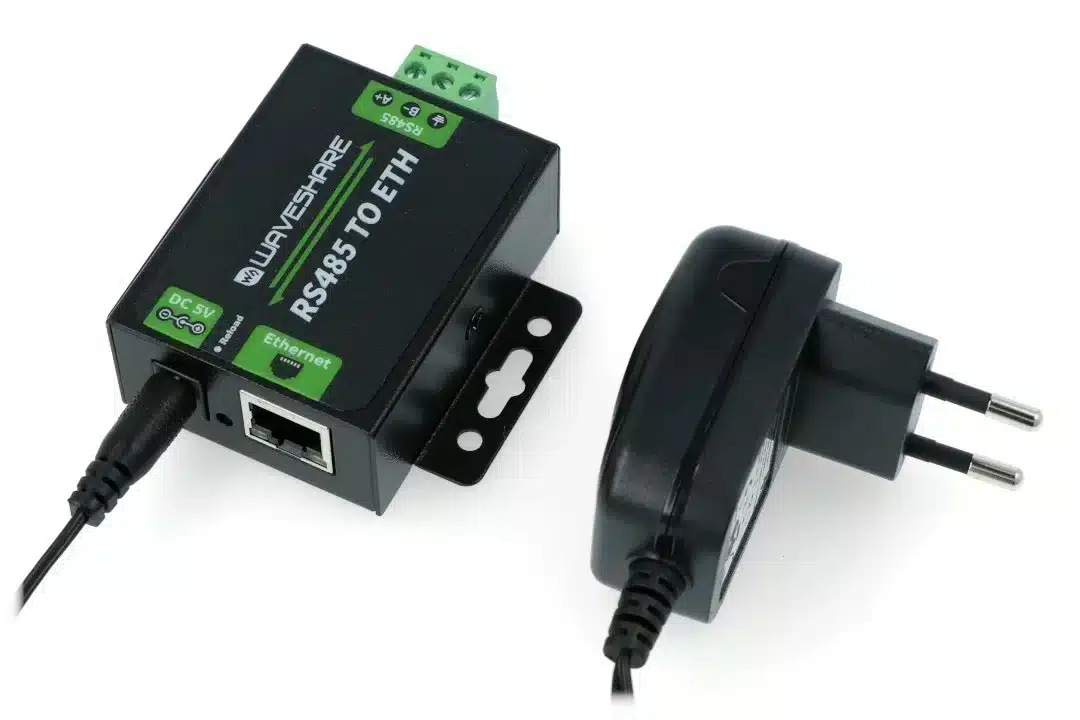

Keitiklis RS485 – Ethernet – Cortex M0
Įrenginys, leidžiantis bendrauti tarp RS485 ir Ethernet RJ45 sąsajos. Modulis konfigūruojamas naudojant tinklalapį, AT komandas, nuoseklųjį protokolą ir tinklo protokolą. Jis pagrįstas ARM Cortex M0 32 bitų procesoriumi. Palaiko TCP serverio, TCP kliento, UDP serverio, UDP kliento, HTTPD kliento darbo režimus.

Pagrindinės keitiklio savybės

• ARM Cortex M0 32 bitų procesorius.
• Ethernet 10/100 Mbps Auto-MDI/MDIX sąsaja – palaiko tiek tiesius, tiek kryžminius kabelius.
• Galimybė keisti RS485 sąsajos perdavimo greitį (nuo 600 b/s iki 230,4 Kb/s), palaiko penkias pariteto tikrinimo parinktis: None, Odd, Even, Mark, Space.
• Veikimo režimai: TCP serveris, TCP klientas, UDP serveris, UDP klientas, HTTPD klientas (palaiko GET ir POST).
• Konfigūracija: per tinklalapį, AT komandas, nuoseklųjį protokolą ir tinklo protokolą.
• Leidžia konfigūruoti širdies plakimo paketus, įsitikinkite, kad ryšys yra teisingas, kad tinkamai gautumėte duomenis iš jutiklio.
• Leidžia konfigūruoti registracijos paketus, automatiškai persiųsti registruotą paketą kaip identifikatorių, kai užmezgamas ryšys, kad būtų galima atskirti įrenginius.
• Modulio konfigūracijos puslapį galima laisvai redaguoti.
• Palaiko protokolą panašų į RFC2217, gali bendrauti su įrenginiais, kurių serijiniai nustatymai (bodo sparta, duomenų bitai ir kt.) gali keistis.
• KeepAlive mechanizmas, aptinka ryšio nutrūkimus ir automatiškai juos atkuria.
• Palaiko skirtąjį perkrovimą.
• DNS domeno vardo atpažinimas, konfigūruojamas DNS serveris.
• Palaiko DHCP, automatinį IP adreso priskyrimą arba fiksuotą IP
• Programinė įranga atnaujinama per tinklą
• Įrenginio gamyklinių nustatymų atkūrimas atliekamas naudojant programinę arba aparatinę įrangą
• Jis turi redaguojamą MAC adresą
• Galima programinė įranga: programinė įranga moduliui konfigūruoti, TCP/UDP testavimo įrankis, VCOM virtualus nuoseklusis prievadas
• Kodo pavyzdys: pagrindinis kompiuteris (socket), VB, C++ Delphi, Android, iOS ir kt.

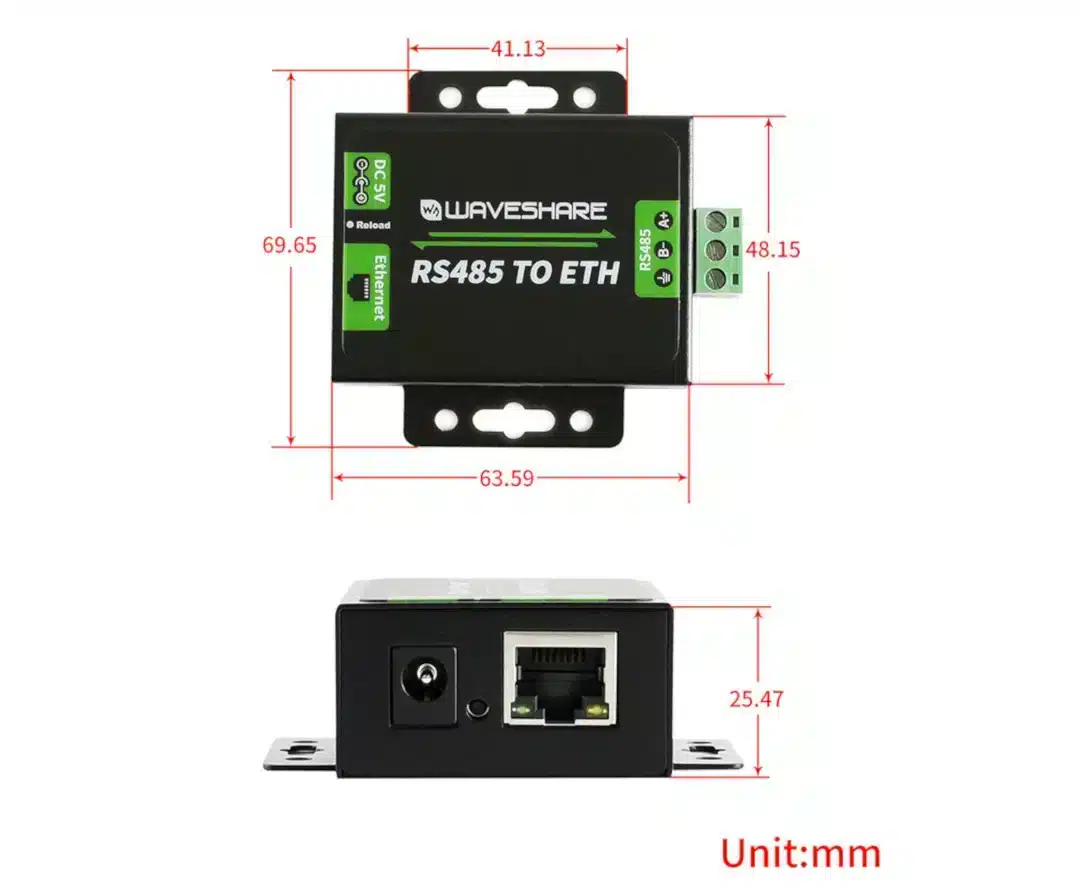

Konverterio specifikacijos

Ethernet:
jungtis: 4 kontaktų RJ45
greitis: 10 / 100 Mb/s
sąsajos apsauga: elektromagnetinė izoliacija 1,5 KV
protokolai: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD klientas
TX talpykla: 6 Kb
RX talpykla: 4 Kb

RS485:
jungtis: varžtas (A+, B-, GND)
duomenų bitai: 5 bitai, 7 bitai, 8 bitai
stabdymo bitai: 1, 2
Lygybės bitas: nėra, nelyginis, lyginis, žymėtis, tarpas
Perdavimo greitis: nuo 600 b/s iki 230,4 Kb/s
RX talpykla: 800 B

sąsajos apsauga:
2KV ESD
2,2 KΩ rezistorius
