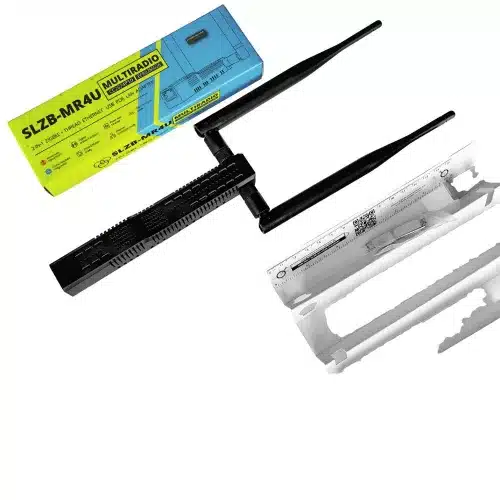

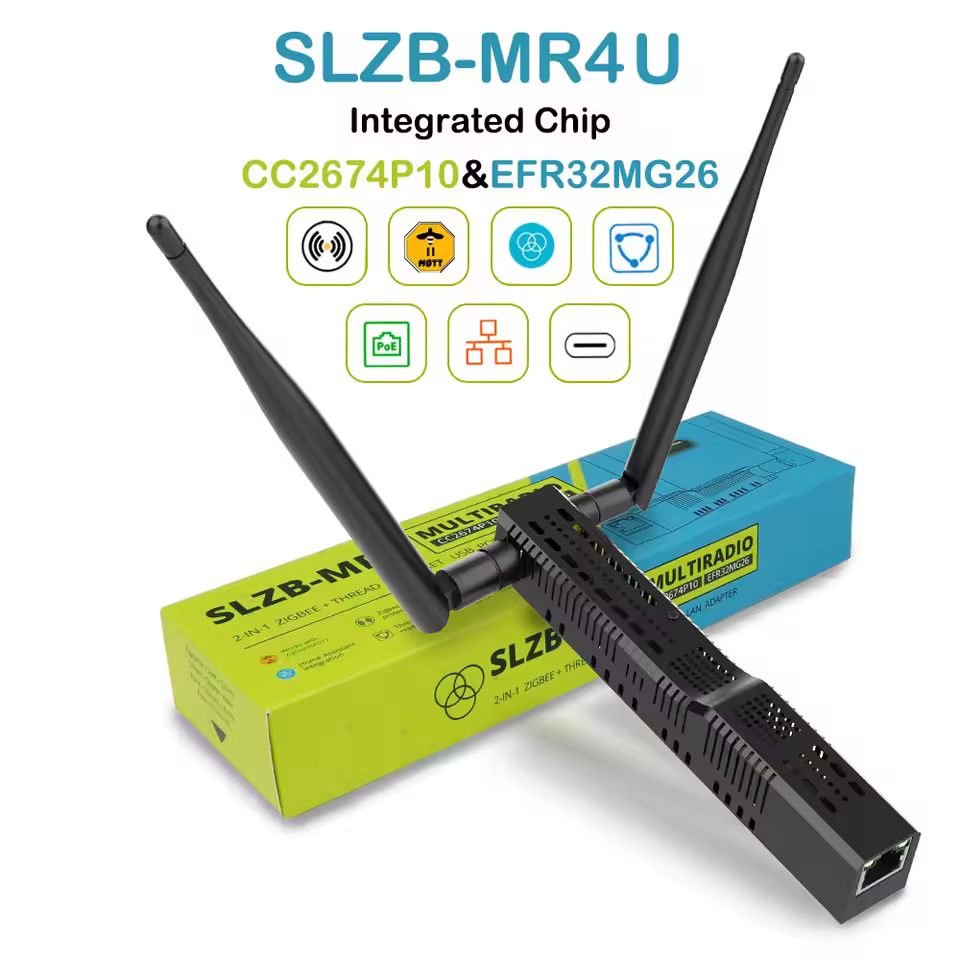

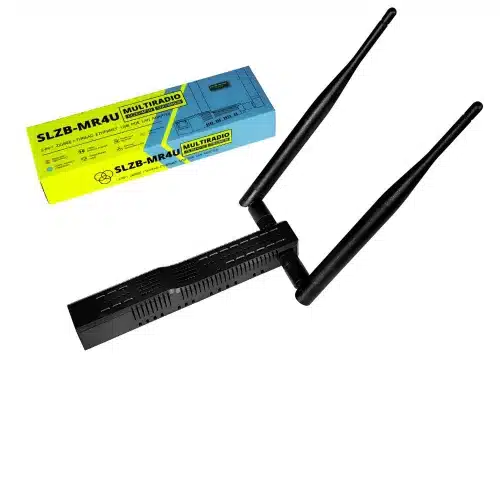

SMLIGHT SLZB-MR4U – pažangus dviejų nepriklausomų radijo modulių Zigbee 3.0 ir Thread/Matter koordinatorius, skirtas Home Assistant, Zigbee2MQTT, ZHA, OpenThread ir kitoms išmaniojo namo sistemoms. Įrenginys turi du atskirus aukšto našumo lustus – Texas Instruments CC2674P10 ir Silicon Labs EFR32MG26, todėl Zigbee ir Thread tinklai gali veikti vienu metu, naudodami atskirus radijo modulius.

Tai vienas svarbiausių MR4U privalumų prieš įprastus vieno radijo Zigbee/Thread adapterius: nereikia rinktis, ar tą patį radijo lustą naudoti Zigbee, ar Thread. Vienas lustas gali aptarnauti Zigbee tinklą, o kitas tuo pačiu metu – Thread ir Matter over Thread įrenginius.

Du nepriklausomi Zigbee / Thread radijo lustai

SLZB-MR4U naudojami du modernūs 2,4 GHz radijo SoC:

Texas Instruments CC2674P10

• Zigbee 3.0
• Thread 1.3
• iki +20 dBm siuntimo galia
• didelė RAM ir Flash atmintis
• puikiai tinkamas Zigbee2MQTT ir ZHA tinklams

Silicon Labs EFR32MG26

• Zigbee 3.0
• naujos kartos Thread palaikymas
• iki +20 dBm siuntimo galia
• didesni aparatiniai resursai nei ankstesniame EFR32MG24
• tinkamas OpenThread / Matter over Thread infrastruktūrai.

Praktinė rekomenduojama konfigūracija – CC2674P10 naudoti Zigbee, o EFR32MG26 – Thread/Matter tinklui. Tokia konfigūracija leidžia viename įrenginyje turėti du fiziškai atskirus ir nepriklausomai veikiančius tinklus.

Zigbee ir Thread vienu metu

Skirtingai nuo vieno radijo koordinatorių, kuriuose Zigbee ir Thread režimai yra alternatyvūs, SLZB-MR serija turi atskirus radijo lustus.

Tai leidžia vienu metu naudoti:

• Zigbee2MQTT + Thread
• ZHA + Thread
• du atskirus Zigbee tinklus
• Zigbee + Matter over Thread.

SMLIGHT MR serija sukurta būtent tam, kad Zigbee ir Thread nereikėtų dalintis vienu radijo lustu.

Ethernet, PoE, Wi-Fi ir USB

SLZB-MR4U galima prijungti keliais būdais:

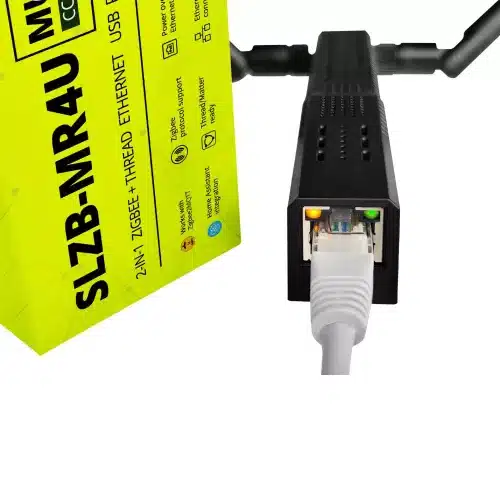

• Ethernet RJ45
• PoE 802.3af 48 V
• Wi-Fi
• USB-C.

Naudojant PoE, vienu Ethernet kabeliu perduodami ir duomenys, ir maitinimas. Todėl koordinatorių galima sumontuoti optimalioje Zigbee/Thread ryšio vietoje, nepriklausomai nuo Home Assistant serverio vietos.

Tai ypač naudinga, kai Home Assistant veikia:

• serverinėje;
• techninėje patalpoje;
• virtualioje mašinoje;
• Proxmox serveryje;
• NAS;
• Docker serveryje.

Koordinatoriaus nereikia fiziškai jungti prie Home Assistant kompiuterio USB jungties – ryšys gali veikti per LAN.

Didelė radijo galia ir išorinės antenos

SLZB-MR4U turi didelės galios radijo grandines ir išorines antenas. CC2674P10 gali pasiekti +20 dBm siuntimo galią, o naudojamos didelio stiprinimo išorinės antenos pagerina Zigbee ir Thread tinklo aprėptį.

Atskiri radijo moduliai ir antenos leidžia optimizuoti Zigbee bei Thread tinklus nepriklausomai.

Faktinis ryšio nuotolis priklauso nuo:

• sienų konstrukcijos;
• pastato dydžio;
• 2,4 GHz Wi-Fi trukdžių;
• Zigbee/Thread kanalų;
• antenos padėties;
• Zigbee Router įrenginių skaičiaus.

Home Assistant, Zigbee2MQTT ir ZHA

SMLIGHT SLZB-MR4U ypač tinkamas Home Assistant sistemoms.

Galima naudoti:

• Zigbee2MQTT
• ZHA
• OpenThread Border Router
• Matter over Thread.

Koordinatorius veikia lokaliai ir Zigbee tinklui nereikalinga gamintojo debesijos paslauga.

Tai leidžia vienoje Home Assistant sistemoje integruoti įvairių gamintojų įrenginius, pavyzdžiui:

• SONOFF;
• Aqara;
• IKEA;
• Philips Hue;
• Tuya;
• MOES;
• Nous;
• Heiman;
• ir kitus Zigbee įrenginius.

Konkretus įrenginių palaikymas priklauso nuo pasirinktos ZHA arba Zigbee2MQTT platformos.

Matter over Thread

Atskiras EFR32MG26 radijo lustas leidžia SLZB-MR4U naudoti Thread infrastruktūrai.

Naudojant OpenThread Border Router, prie Home Assistant galima integruoti Matter over Thread įrenginius.

Tai aktualu naujos kartos:

• temperatūros jutikliams;
• termostatams;
• išmaniosioms rozetėms;
• relėms;
• apšvietimui;
• spynoms;
• kitiems Matter over Thread įrenginiams.

Zigbee tinklas tuo metu gali toliau veikti per kitą radijo lustą.

SLZB-OS valdymo sistema

Įrenginyje veikia SMLIGHT SLZB-OS, turinti integruotą interneto valdymo sąsają.

Per ją galima:

• konfigūruoti koordinatorių;
• pasirinkti radijo darbo režimus;
• atnaujinti firmware per OTA;
• valdyti Zigbee ir Thread radijo modulius;
• keisti IEEE adresą;
• valdyti LED indikatorius;
• naudoti scenarijus;
• atlikti diagnostiką;
• valdyti tinklo nustatymus;
• naudoti saugaus nuotolinio prisijungimo funkcijas.

„U“ versijos privalumai

SLZB-MR4U yra atnaujintos aparatinės platformos modelis. „U“ serijoje įdiegtas aparatinis srauto valdymas abiem radijo SoC, programiškai valdomi RJ45 indikatoriai bei patobulintas USB režimas.

USB režimu abu radijo lustai gali būti pateikiami kaip atskiri USB-Serial įrenginiai. Taip pat palaikomas USB passthrough / USB-over-IP, leidžiantis tam tikrus USB įrenginius naudoti nuotoliniu būdu per tinklą.

Pagrindinės savybės

• Profesionalus Zigbee / Thread LAN koordinatorius
• Du nepriklausomi radijo SoC
• Texas Instruments CC2674P10
• Silicon Labs EFR32MG26
• Zigbee 3.0
• Thread
• Matter over Thread
• Zigbee ir Thread gali veikti vienu metu
• Galimybė naudoti du atskirus Zigbee tinklus
• Ethernet RJ45
• 802.3af 48 V PoE
• Wi-Fi
• USB-C
• Iki +20 dBm radijo siuntimo galia
• Išorinės didelio stiprinimo antenos
• Integruota SLZB-OS
• Interneto valdymo sąsaja
• OTA firmware atnaujinimai
• Zigbee2MQTT palaikymas
• ZHA palaikymas
• OpenThread palaikymas
• Home Assistant integracija
• Lokalus veikimas be debesijos
• USB-over-IP / USB passthrough
• Galimas DIN bėgelio montavimas naudojant papildomą adapterį.

Techninė specifikacija

SLZB-MR4U modelio lustų kombinacija CC2674P10 + EFR32MG26 patvirtinama ir SMLIGHT informacijoje.

SLZB-MR4U pranašumas prieš vieno radijo koordinatorius

Esminis SLZB-MR4U skirtumas – du nepriklausomi Zigbee/Thread radijo lustai.

Įprastame koordinatoriuje vienas radijo lustas naudojamas Zigbee arba Thread. MR4U galima vienu metu skirti:

CC2674P10 → Zigbee2MQTT / ZHA

EFR32MG26 → Thread / Matter

Todėl vienas fizinis įrenginys gali aptarnauti abi pagrindines šiuolaikinio išmaniojo namo mažos galios belaidžio ryšio technologijas.

Pritaikymas

SMLIGHT SLZB-MR4U tinka:

• Home Assistant sistemoms;
• Zigbee2MQTT;
• ZHA;
• Matter over Thread;
• OpenThread Border Router;
• dideliems Zigbee Mesh tinklams;
• namams ir komerciniams objektams;
• sistemoms su Home Assistant virtualioje mašinoje;
• Proxmox ir Docker serveriams;
• objektams, kuriuose Zigbee koordinatorių reikia montuoti toliau nuo serverio;
• profesionalioms PoE pagrindu veikiančioms išmaniojo namo instaliacijoms.

SMLIGHT SLZB-MR4U ypač tinkamas naujai Home Assistant sistemai, kurioje norima vienu metu naudoti Zigbee ir Matter over Thread. Du atskiri CC2674P10 ir EFR32MG26 radijo lustai, Ethernet, PoE, Wi-Fi ir USB suteikia daugiau lankstumo nei įprasti USB Zigbee adapteriai bei leidžia koordinatorių montuoti optimalioje vietoje nepriklausomai nuo Home Assistant serverio.
