The Pill by Shelly – kompaktiškas žemos įtampos Wi-Fi + Bluetooth įrenginys, skirtas situacijoms, kur klasikiniai išmanieji moduliai netelpa arba nėra tinkami. Maitinamas 5 V per USB-C, leidžia prijungti jutiklius ir periferiją bei iš karto pradėti matuoti temperatūrą, drėgmę, DC įtampą arba valdyti skaitmeninius I/O – lokaliai, per debesį ar per nuosavą automatizacijos platformą.

Tinkamas montuoti spintose, valdymo skyduose, serverinėse, šiltnamiuose, akvariumuose, DIY projektuose ir profesionaliose integracijose, kur reikalingi tikslūs duomenys bei patikima automatika minimalioje erdvėje.

Kodėl The Pill aktualus moderniuose išmaniuose namuose

• Dvigubas ryšys: Wi-Fi + Bluetooth patogiam konfigūravimui ir kasdieniam veikimui

• Integruotas Bluetooth Gateway: papildomas vartų taškas netoliese esantiems Shelly BLU jutikliams

• Plug-and-Play jutikliai: greitas temperatūros matavimas su DS18B20 arba temperatūros ir drėgmės stebėjimas su DHT22

• Gen3 galimybės: lokalios automatizacijos, grafikai, skriptai ir virtualūs komponentai pažangiai logikai

• Platus integravimas: MQTT, WebSocket, HTTP, virtualūs įrenginiai

• Išplečiamumas: priedai skaitmeniniams I/O, analoginiam matavimui ir DC įtampos matavimui iki 30 V

Veikimo režimai – konfigūracija pagal poreikį

Temperatūra (DS18B20)

• Iki 5 temperatūros zondų

• Papildomai galima naudoti 2× Digital I/O

Temperatūra ir drėgmė (DHT22)

• 1× DHT22 jutiklis

• Papildomai 2× Digital I/O

Analoginis įėjimas (Voltmetras)

• 0–2.5 V (integruotas)

• Su išoriniu priedu – 0–30 V

Skaitmeniniai įėjimai / išėjimai

• Iki 3 konfigūruojamų 3.3 V logikos I/O

• Digital input aktyvus LOW (numatyta konfigūracija)

SSR Add-on režimas

• 2 galvaniniu būdu izoliuoti išėjimai (iki 30 V / 300 mA)

• Galimybė papildomai naudoti skaitmeninius I/O

Pastaba: skaitmeniniai I/O gali būti derinami su visais režimais ir konfigūruojami nepriklausomai kaip įėjimai arba išėjimai.

Praktiniai panaudojimo scenarijai

• Vandens temperatūros stebėjimas: baseinai, akvariumai, boileriai, talpos – iki 5 matavimo taškų su DS18B20

• Patalpų ar šiltnamių klimato kontrolė: temperatūros ir drėgmės stebėjimas bei ventiliacijos, šildymo ar drėkinimo automatizavimas

• DC įtampos stebėjimas iki 30 V: baterijų sistemos (3.7 V / 12 V / 24 V), UPS, DC linijos

• Skaitmeniniai jutikliai: magnetiniai kontaktai, judesio jutikliai, vandens lygio davikliai

• Mažų DC apkrovų valdymas: 2 kanalų žemos įtampos perjungimas (iki 30 V / 300 mA) su SSR priedu

Techninės specifikacijos

• Modelis: S3SN-0U53X

• Maitinimas: 5 V ⎓ (USB Type-C)

• Energijos suvartojimas: < 1 W

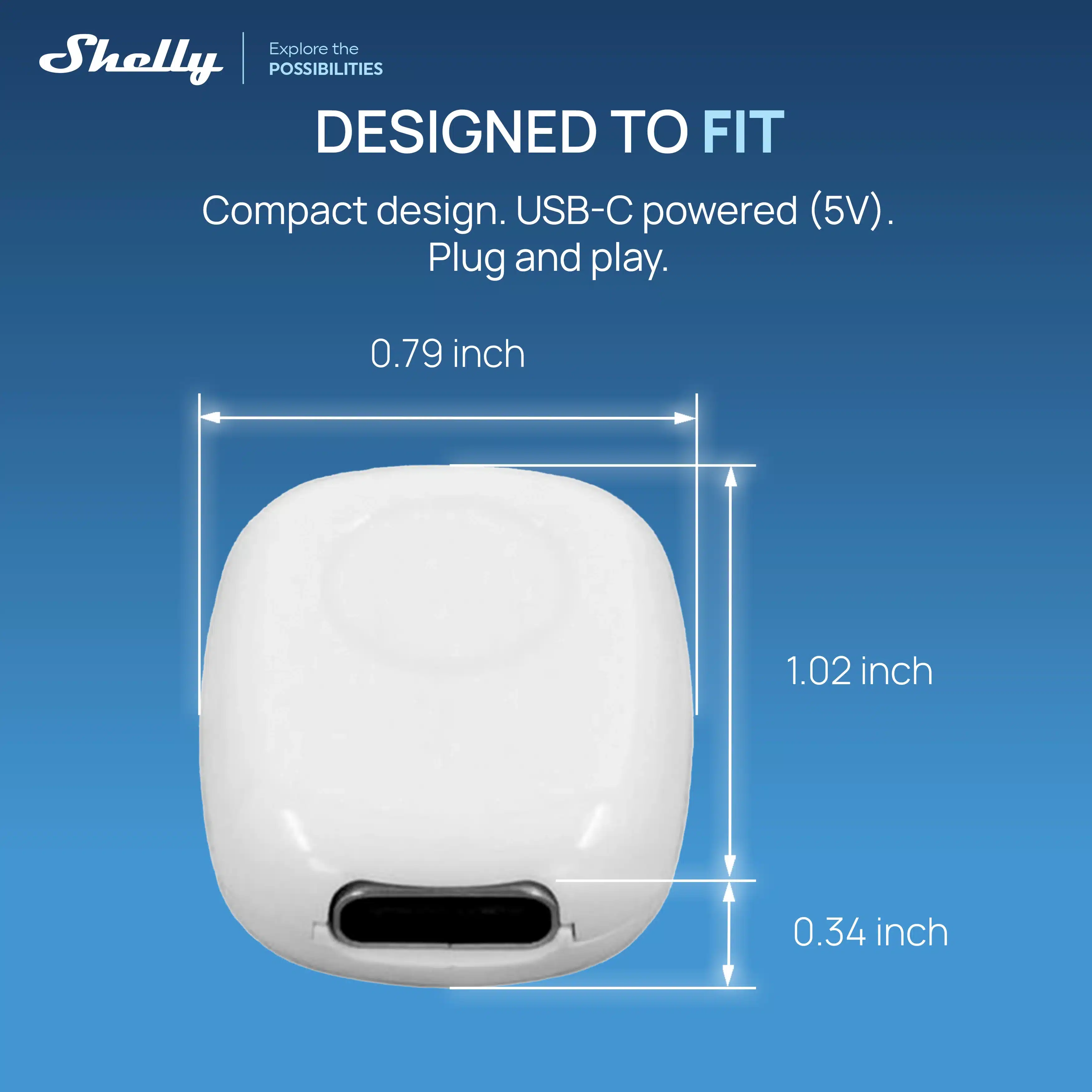

• Matmenys (A × P × G): 26 × 19.95 × 8.5 mm

• Svoris: 3 g

• Darbinė temperatūra: −20 iki 40 °C

• Drėgmė: 30 % – 70 % RH

Skaitmeniniai įėjimai

• Active LOW

• Trigger LOW < 0.83 V

• Trigger HIGH > 2.48 V

• Maks. įėjimo įtampa: 3.3 V

Skaitmeniniai išėjimai

• 3.3 V loginis lygis

• Maks. perjungimo srovė: 20 mA

Voltmetras

• 0–2.5 V (integruotas)

• 0–30 V (su išoriniu priedu)

• Tikslumas: ±(2 % + 5d)

Palaikomi jutikliai

• 1× DHT22

• Iki 5× DS18B20

Ryšys

• Wi-Fi 802.11 b/g/n (2.4 GHz)

• Bluetooth BLE 4.2

Aparatinė įranga

• MCU: Shelly ESP32-C3

• Flash atmintis: 8 MB

Programinės galimybės

• 20 grafikų (Schedules)

• 20 Webhook (iki 5 URL kiekvienam)

• Skriptai

• MQTT

• Šifravimas

Komplektacija

• 3.5 mm jack kabelio adapteris

Suderinami priedai

• 5-terminal Add-on

• SSR Add-on

• Analog 0–30 V Add-on

The Pill – tai modulinė, kompaktiška ir profesionali žemos įtampos automatizacijos platforma, skirta tiek DIY projektams, tiek integracijoms, kur reikalingas maksimalus lankstumas minimalioje erdvėje.
