Shelly Pro Sensor Add-on – tai galvaniniu būdu izoliuotas išplėtimo modulis, skirtas išplėsti suderinamų Shelly Pro įrenginių galimybes prijungiant įvairius temperatūros, drėgmės, analoginius ir skaitmeninius jutiklius. Modulis suteikia galimybę rinkti daugiau duomenų, kurti pažangias automatizacijas bei stebėti įvairius procesus gyvenamuosiuose, komerciniuose ir pramoniniuose objektuose.

Svarbu: Shelly Pro Sensor Add-on nėra savarankiškas įrenginys. Jis veikia tik prijungtas prie suderinamo Shelly Pro įrenginio, kuris užtikrina maitinimą ir duomenų apdorojimą. Palaikomi įrenginiai: Shelly Pro 1, Pro 2, Pro 1PM, Pro 2PM, Pro Dimmer 1PM, Pro Dimmer 2PM, Pro EM-50, Pro 3EM ir Pro Dimmer 0/1–10V PM. Pagrindinis įrenginys turi naudoti ne senesnę kaip FW 2.0 programinės įrangos versiją.

Išplėstos jutiklių prijungimo galimybės

Modulis suteikia kelias skirtingų tipų sąsajas, leidžiančias prijungti tiek standartinius, tiek specializuotus jutiklius.

1-Wire sąsajos palaiko iki penkių DS18B20 temperatūros jutiklių kiekvienoje magistralėje. Tai leidžia vienu metu stebėti kelių patalpų, rezervuarų, šildymo sistemų ar techninių mazgų temperatūrą.

Analoginiai 0–10 V įėjimai leidžia prijungti įvairius pramoninius ir išmaniųjų pastatų jutiklius, tokius kaip:

• CO₂ jutikliai;
• apšvietimo intensyvumo jutikliai;
• slėgio jutikliai;
• drėgmės matuokliai;
• kiti 0–10 V išėjimą turintys davikliai.

Skaitmeniniai įėjimai ir sausi kontaktai

Du skaitmeniniai įėjimai leidžia prijungti:

• judesio daviklius;
• vandens nuotėkio jutiklius;
• magnetinius durų ar langų kontaktus;
• įvairius jungiklius ir signalizacijos įrenginius.

Modulis taip pat turi:

• vieną sauso kontakto įėjimą;
• vieną sauso kontakto išėjimą;
• vieną potencialų neturintį (solid-state) relinį išėjimą.

Tai leidžia integruoti signalizacijos sistemas, automatikos įrangą, perspėjimo įrenginius ar kitus valdymo signalus.

Galvaninė izoliacija saugesniam darbui

Visi įėjimai yra galvaniniu būdu izoliuoti nuo pagrindinio įrenginio. Tokia konstrukcija padidina sistemos patikimumą, sumažina trikdžių poveikį ir apsaugo prijungtą įrangą nuo galimų elektros grandinių skirtumų.

Dėl to modulis puikiai tinka ne tik namų automatizacijai, bet ir sudėtingesnėms pramoninėms sistemoms.

Suderinamumas su Arduino jutikliais

Shelly Pro Sensor Add-on suderinamas su daugeliu Arduino platformai skirtų jutiklių. Tai suteikia galimybę kurti nestandartinius matavimo ir automatizavimo sprendimus, naudojant specializuotus temperatūros, dujų, drėgmės, atstumo ar kitus jutiklius.

Lankstus konfigūravimas

Visiems analoginiams ir skaitmeniniams įėjimams galima nustatyti individualius veikimo parametrus:

• logikos inversiją;
• aktyvavimo slenksčius;
• analoginių signalų ribines reikšmes;
• automatizavimo sąlygas.

Tai leidžia tiksliai pritaikyti modulį konkrečiam projektui.

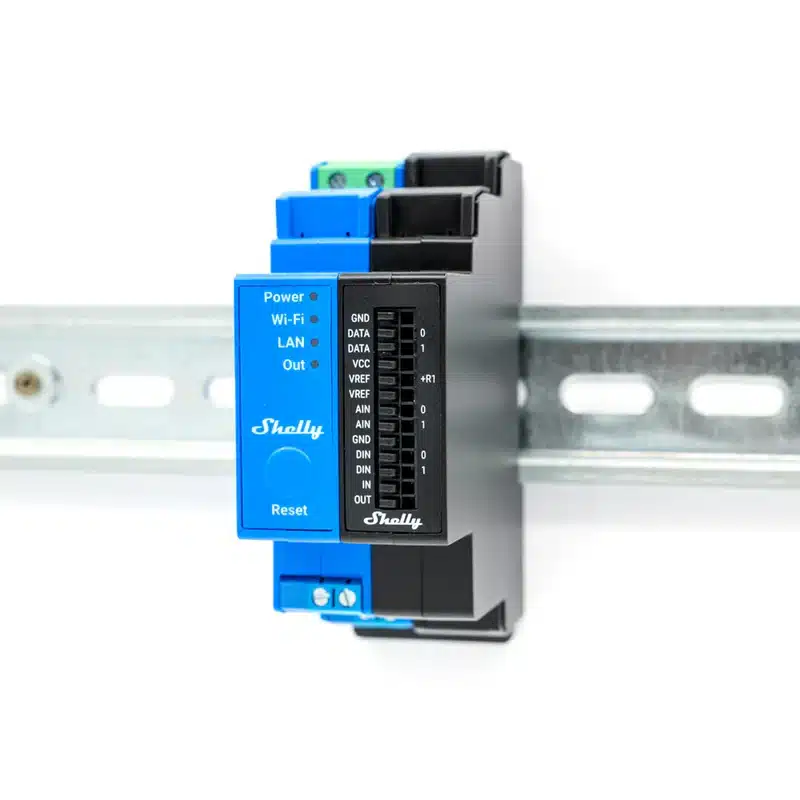

Patogus montavimas elektros skyde

Modulis montuojamas ant standartinio DIN bėgelio, todėl idealiai tinka elektros skydams, automatikos spintoms ir techninėms patalpoms. Kompaktiška konstrukcija leidžia lengvai integruoti jį į naujas arba esamas sistemas.

Pagrindinės savybės

• Galvaniniu būdu izoliuotas jutiklių išplėtimo modulis
• Skirtas Shelly Pro serijos įrenginiams
• Palaiko iki 5 DS18B20 temperatūros jutiklių kiekvienoje 1-Wire magistralėje
• Du analoginiai 0–10 V įėjimai
• Du skaitmeniniai įėjimai
• Vienas sauso kontakto įėjimas
• Vienas sauso kontakto išėjimas
• Vienas potencialų neturintis solid-state relinis išėjimas
• Suderinamas su daugeliu Arduino jutiklių
• Konfigūruojami slenksčiai ir logikos nustatymai
• DIN bėgelio montavimas
• Tinka gyvenamiesiems, komerciniams ir pramoniniams objektams
• Reikalingas suderinamas Shelly Pro įrenginys su FW 2.0 arba naujesne versija.

Maitinimas ir energijos sąnaudos

• Maitinimas: 12 V DC (iš suderinamo Shelly Pro įrenginio)
• Energijos sąnaudos: < 0,5 W (be prijungtų jutiklių)

Skaitmeniniai įėjimai

• Loginė būsena „True“: nuo -15 V iki 0,5 V
• Loginė būsena „False“: nuo 2,5 V iki 15 V

Analoginiai įėjimai

• Analoginio įėjimo diapazonas: 0–100 %
• Analoginio įėjimo pranešimo slenkstis: 1 %
• Analoginių įėjimų tikslumas: geresnis nei ±5 %

Voltmetro funkcija

• Matavimo diapazonas: 0–10 V
• Pranešimo slenkstis: 0,1 V
• Matavimo tikslumas: geresnis nei ±5 %

Išėjimų parametrai

• Maksimali VCC išėjimo srovė: 10 mA
• Maksimali VREF išėjimo srovė: 2 mA
• VREF + R1 rezistorius: 10 kΩ
• Maksimali komutuojama įtampa: 30 V
• Maksimali komutuojama srovė: 300 mA

Mikrovaldiklis

• Procesorius: STM32G071GBU6

Suderinami įrenginiai

Shelly Pro Sensor Add-on suderinamas su šiais įrenginiais:

• Shelly Pro 1
• Shelly Pro 1PM
• Shelly Pro 2
• Shelly Pro 2PM
• Shelly Pro 3EM
• Shelly Pro EM-50
• Shelly Pro Dimmer 1PM
• Shelly Pro Dimmer 2PM
• Shelly Pro Dimmer 0/1–10V PM

Modulio veikimui reikalingas suderinamas Shelly Pro įrenginys su 2.0 arba naujesne programinės įrangos versija.

Suderinama įranga čia.
