Shelly PRO 3EM 120A profesionalus elektros sąnaudų skaitiklis

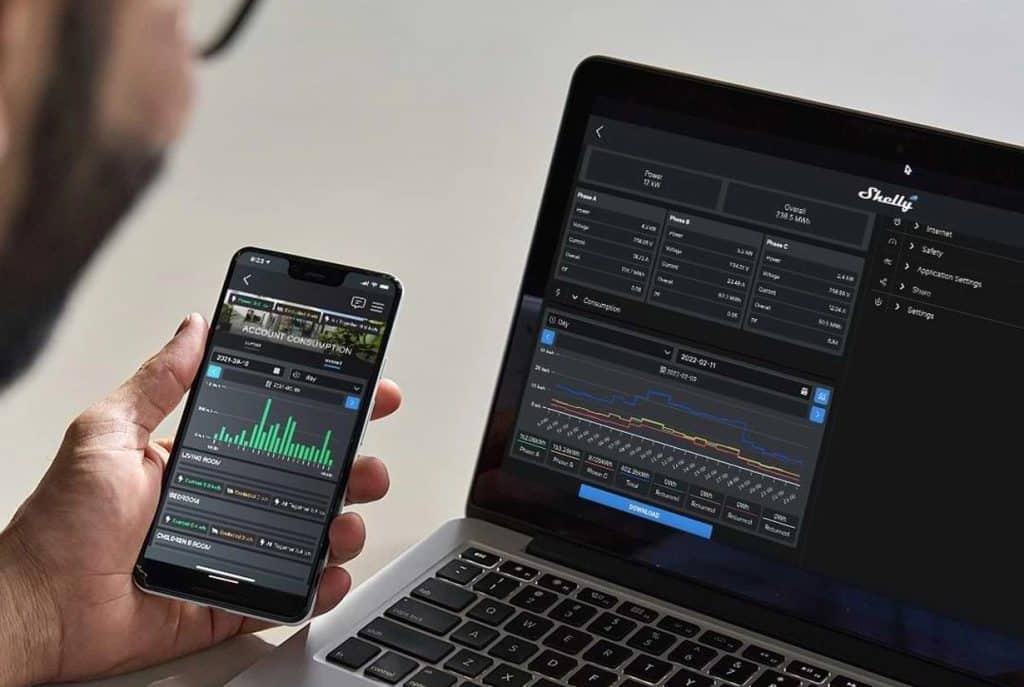

Shelly Pro 3EM yra ant DIN bėgio montuojamas 3 fazių energijos skaitiklis. Shelly Pro 3EM praneša aplikacijoje apie sunaudotą energiją, momentinę įtampą, srovę ir galios koeficientą kiekvienai fazei.

Su 1% aktyvios energijos matavimo tikslumu „Shelly Pro 3EM“ galima stebėti bet kokios buitinės technikos, elektros grandinių ir biuro įrangos suvartojimą energiją atskirai.

Jame yra 60 dienų įrenginio kaupiami duomenys su 1 minutės skyra kiekvienai fazei. Be to, jo scenarijų funkcijos leidžia vykdyti sudėtingas scenas ir suteikia platesnes stebėjimo galimybes.

Shelly Pro 3EM palaiko mTLS, skirtą MQTT, HTTP ir saugiems išeinantiems žiniatinklio lizdams. Pramonės lygio saugumas leidžia tiesiogiai prisijungti prie debesų infrastruktūros ir sumažinti sudėtingų tinklų ir VPN diegimo išlaidas.

Funkcionalumas

• 4 kvadrantų matavimas – išmatuokite aktyviosios importuojamos ir eksportuojamos energijos talpinės ir indukcinės apkrovos tipus.
• B tikslumo klasė (aktyvioji energija) – „Shelly Pro 3EM“ matavimo tikslumas yra 1%.
• MODBUS palaikymas – leidžia lengvai ir greitai įdiegti esamose pramoninėse sistemose.
• Wi-Fi, LAN ir Bluetooth ryšys
  Vienu metu naudojamas Ethernet ir Wi-Fi ryšys. MQTT, įeinantis ir išeinantis WebSocket, UDP, mTLS palaikymas.
• Galios stebėjimas – stebi vienfazes elektros sistemas iki 3 taškų vienu metu. Greiti pranešimai ir mažiausiai 60 dienų 1 minutės įrašų saugykla.
  Skriptų kūrimo funkcijos – „Shelly Pro 3PM“ visiškai palaiko mjS scenarijus, todėl galite kurti papildomas funkcijas ir funkcijas.

Stebėkite savo namus, biurą ar gamyklą ir venkite papildomų išlaidų ar įtampos kritimo, kurie gali sugadinti jūsų prietaisus ir įrenginius. „Shelly Pro 3EM“ gali apskaičiuoti dviejų krypčių suvartojimą: pagamintą ir sunaudotą energiją kiekvienai iš trijų fazių. Prietaisas gali būti sukonfigūruotas matuoti tris atskiras vienfazės elektros sistemos grandines. Peržiūrėkite savo elektros tinklo kokybę pagal aktyviąją galią, reaktyviąją galią, įtampą ir galios koeficientą.

Dėl „Shelly Pro 3EM“ scenarijų ir „webhooks“ dabar galite lengvai valdyti kitus „Shelly“ arba „Wi-Fi“ įrenginius vietiniame tinkle. Naudokite šias galimybes, kad nustatytumėte tikslius šildymo, vėsinimo ar elektromobilių įkrovimo parametrus, pagrįstus fotovoltinės energijos gamyba, ir jūsų įrenginiai automatiškai sumažins energijos suvartojimą. Visa tai veikia nenaudojant debesies.

Saulės kolektorių stebėjimas ir valdymas

Stebėkite, kiek energijos generuoja jūsų saulės baterijos ar vėjo turbinos, ir be vargo sutaupykite. Shelly Pro 3EM pateikia informaciją realiuoju laiku apie saulės ir vėjo energijos sistemos efektyvumą, taip pat istorinius duomenis apie tai, kiek energijos buvo pagaminta ir sunaudota kiekvieną minutę per pastarąsias 60 dienų. Tai padeda valdyti energijos srautą ir išnaudoti visas saulės kolektorių ir vėjo turbinų galimybes. Jei norite žengti dar vieną žingsnį, prijunkite „Shelly Pro 3EM“ prie kitų „Shelly“ įrenginių ir sukurkite scenas, kurios suaktyvins norimus veiksmus, pvz., išjunkite prietaisus arba skambinkite žadintuvams.

Specifikacijos

• Srovės transformatorius: 3 x CT120 komplekte
• Dydis (AxPxG): 94x19x69 ±0,5 mm
• Svoris: 62 ±1 g
• Montavimas: DIN bėgelis
• Varžtinių gnybtų maksimalus sukimo momentas: 0,4 Nm / 4,43 lbin
• Laidininko skerspjūvis: nuo 0,5 iki 2,5 mm² / 20 iki 14 AWG (tvirtos, susuktos ir surišamos antgalios)
• Laidininko nuimtas ilgis: nuo 6 iki 7 mm
• Korpuso medžiaga: plastikas
• Spalva: balta
• Aplinkos temperatūra: -20 °C iki 40 °C
• Drėgmė: nuo 30 % iki 70 % santykinis drėgnis
• Maitinimo įtampa AC: 110 – 240 V, 50/60 Hz
• Energijos sąnaudos: < 3 W
• Temperatūros jutiklis: Taip
• Voltmetrai (RMS kiekvienai fazei): 100 – 260 V
• Voltmetro tikslumas: ±1 %
• Ampermetrai (RMS per CT kiekvienai fazei ir neutraliai): 0–120 A
• Ampermetrų tikslumas: ±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
• Galios ir energijos skaitikliai: Aktyvioji ir tariama galia; Aktyvioji ir tariama energija; Galios koeficientas;
• Fundamentalioji aktyvioji ir pamatinė reaktyvioji energija
• Matavimo duomenų saugojimas: mažiausiai 60 dienų 1 min duomenų skyra
• Duomenų eksportavimas: PQ įrašytų verčių CSV, JSON formato eksportavimas per RPC
• RF juosta: 2401 – 2495 MHz
• Maks. RF galia: <20 dBm
• „Wi-Fi“ protokolas: 802.11 b/g/n
• „Wi-Fi“ diapazonas: iki 30 m viduje ir 50 m lauke (priklauso nuo vietinių sąlygų)
• Bluetooth protokolas: 4.2
• Bluetooth diapazonas: iki 10 m patalpoje ir 30 m lauke (priklauso nuo vietinių sąlygų)
• CPU: ESP32-D0WDQ6
• Flash: 16 MB
• Žiniatinklio kabliukai (URL veiksmai): 20 su 5 URL kiekviename kabliuke
• Scenarijus: mJS
• MQTT: Taip
• CoAP: Ne
