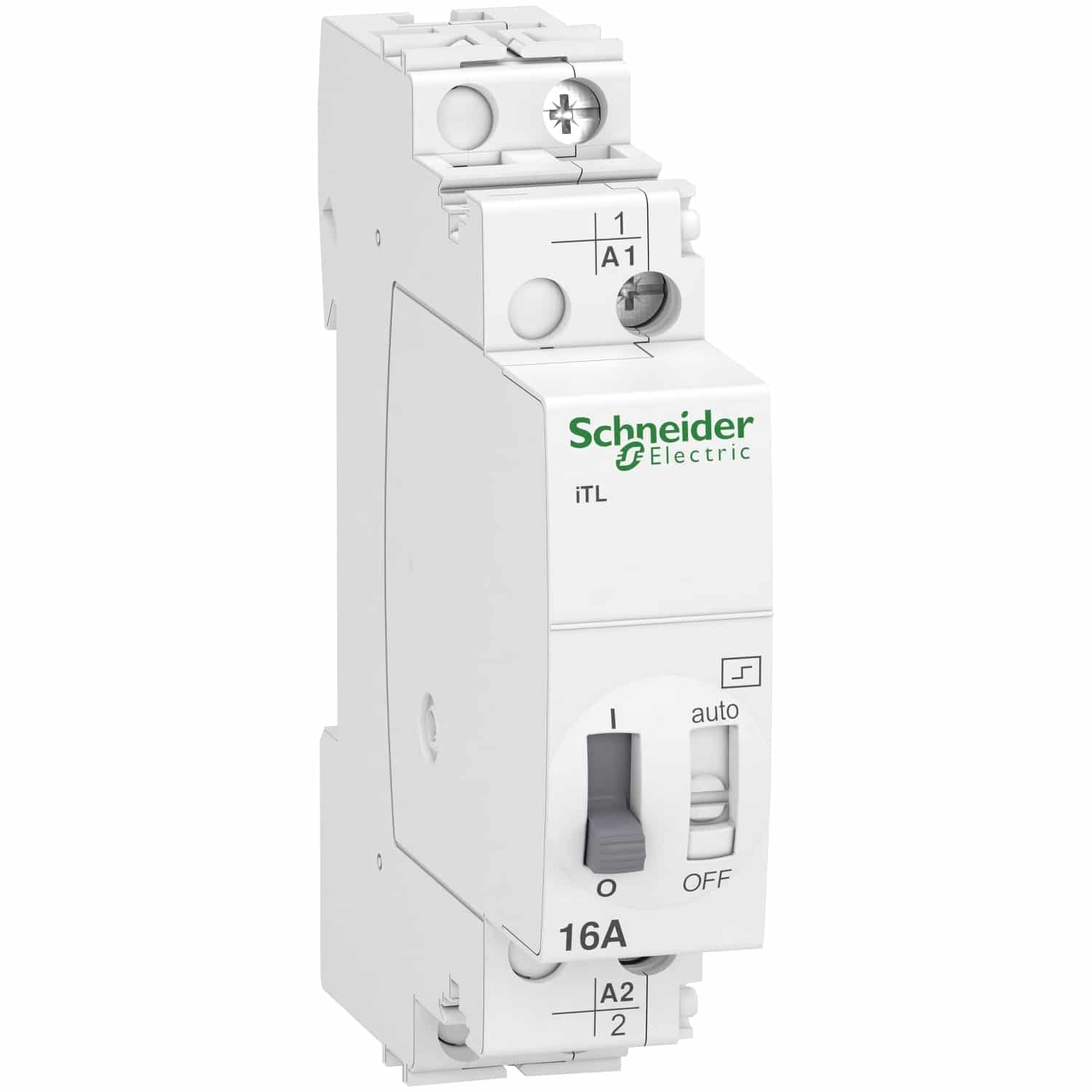

Patikima, modulinė impulsinė (bistabili) relė Schneider Electric Acti9 iTL serijos – puikus sprendimas apšvietimo ir automatizacijos sistemoms, kai reikia valdymo daugybe mygtukų (įjungti/išjungti kiekvienu impulsu). Suderinama su standartiniu DIN montavimu.

Techninės charakteristikos

• Tipas: impulsinė (bistabili), modulinė relė, 1-polių (1NO – vienas jungiamasis kontaktas)

• Nominali srovė: 16 A

• Valdymo įtampa (coil): 110 V DC arba 230–240 V AC, 50/60 Hz

• Veikimo įtampa: iki 250 V AC

• Darbo dažnumas: iki 5 jungimų per minutę arba iki 100 per dieną; impulsas: 50 ms – 1 s

• Elektrinis patvarumas:

  • AC-21 režime – iki 200 000 ciklų

  • AC-22 režime – iki 100 000 ciklų

• Matmenys: 18 mm (plotis) × 84 mm (aukštis) × 60 mm (gylis)

• Apsaugos laipsnis: IP20 (atviros būklės), IP40 (esant korpuse)

• Darbinė temperatūra: –20 °C…+50 °C; saugojimo temperatūra – –40 °C…+70 °C

• Terminalų tipas: DIN montažas, tvirtinimas ant DIN bėgio; jungiamieji terminai tinka 0,5–4 mm² rigid ir 1,5–4 mm² flexible laidams

• Standartai ir sertifikatai: atitinka EN 669-1, EN 669-2-2; sertifikatai: GOST, NF, VDE, IMQ, CEBEC, KEMA

• Sertifikavimas ir aplinkos tvarumas: „Green Premium“ produktas, be halogenų; RoHS, REACH suderinamumas; privalo būti tvarkingai utilizuojamas (WEEE)

• Triukšmo lygis veikiant: ~60 dB

Pliusai

• Energijos taupymas: bistabilios relės mechanizmas neužima energijos, kai fiksuotas būsena – sumažina elektros suvartojimą.

• Aukštas ilgaamžiškumas: iki 200 000 jungimų (AC-21) arba 100 000 (AC-22) – tinka dažnai naudojamoms sistemoms.

• Kompleksinės valdymo galimybės: vienas impulsas keičia būseną; tinka valdyti iš daugelio vietų.

• Patikimumas ir saugumas: DIN montažas, tvirtas korpusas, plataus diapazono apkrovos.

• Aplinkos draugiškumas: ekologiškas dizainas – be halogenų, atliekų perdirbimui pritaikytas.

Pritaikymas

Skirta apšvietimo valdymui (serverinės, koridoriai, laiptinės, biurai, gamybos patalpos), kur reikia įjungti/išjungti sistemą iš kelių vietų vienu impulsu. Taip pat tinkama automatizuotoms sistemoms ar pastatų valdymo sprendimams, kur svarbus kompaktiškumas ir patikimumas.
