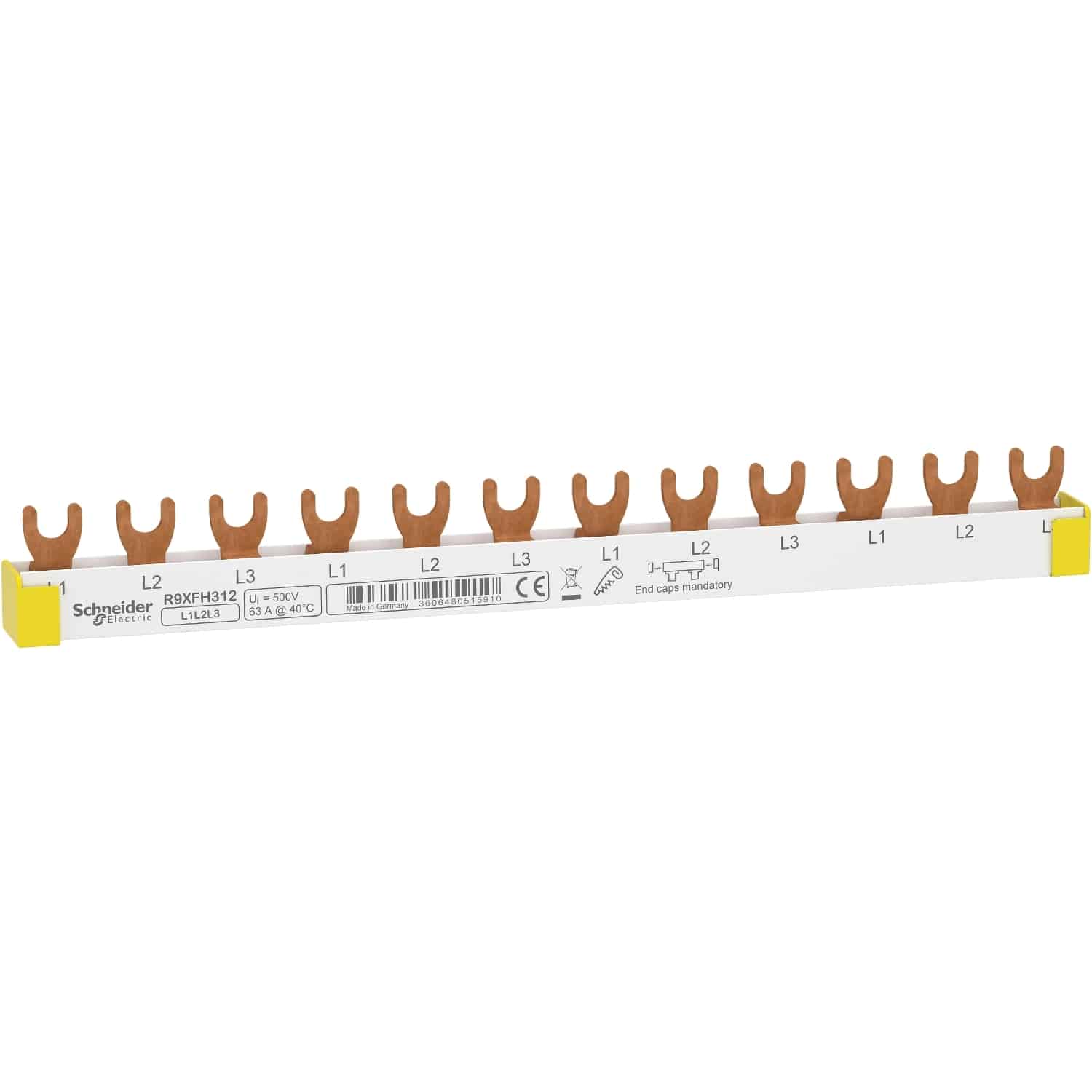

Schneider Electric R9XFH312 – izoliuota trifazė šukinė šyna, skirta fazėms L1, L2 ir L3 paskirstyti tarp suderinamų modulinių aparatų elektros skydelyje. Šakutės tipo kontaktai išdėstyti 18 mm žingsniu. Šyna užima 12 modulių plotį ir leidžia sujungti keturis tripolius automatinius jungiklius.

Šukinė šyna sumažina atskirų laidinių jungčių poreikį ir padeda tvarkingai paskirstyti maitinimą. Ją galima trumpinti pagal reikiamą aparatų skaičių. Numatyta horizontali montavimo padėtis ir prijungimas prie suderinamų aparatų apatinių „biconnect“ gnybtų.

Techninės specifikacijos

• Gamintojas: Schneider Electric.
• Serija: Resi9.
• Modelis: R9XFH312.
• EAN: 3606480515910.
• Tipas: izoliuota trifazė šukinė šyna.
• Polių skaičius: 3P.
• Fazių žymėjimas: L1, L2, L3.
• Modulių skaičius: 12.
• Prijungiamų tripolių aparatų skaičius: 4.
• Kontaktų žingsnis: 18 mm.
• Atstumas tarp tos pačios fazės kontaktų: 54 mm.
• Kontaktų forma: šakutės tipo.
• Vardinė darbinė srovė: 63 A esant 40 °C.
• Vardinė darbinė įtampa: 400 V AC tarp fazių.
• Vardinė izoliacijos įtampa: 500 V AC.
• Ilgis: 220 mm.
• Izoliacija: yra.
• Trumpinimas: galima pjauti pagal reikiamą ilgį.
• Montavimo kryptis: horizontali.
• Prijungimo vieta: apatiniai suderinamų aparatų „biconnect“ gnybtai.
• Spalva: balta, RAL 9003.
• Standartas: EN/IEC 61439-1.
