Pasyvus infraraudonųjų spindulių judesio jutiklis modulis HC-SR501 PIR. Šis modulis naudoja ypač mažai elektros energijos, todėl puikiai tinka baterijomis maitinamuose projektuose, jeigu tuo metu neaptinka IR spindulių, naudoja mažiau nei 50 mikroamperų srovės.

Jutiklis ypač jautrus ir patikimas, yra mažo dydžio, turi labai platų maitinimo įtampos diapozoną.

PIR jutikliai matuoja IR spindulius, patenkančius į jų matymo lauką. Kadangi žmogaus kūnas skleidžia šilumą, tuo pačiu ir IR spindulius, jutiklis gali nustatyti padidėjusį IR spindulių kiekį ir tuomet įsijungti.

Tam, kad modulis neįsijunginėtų per dažnai, galima keisti jo išsijungimo uždelsimo laiką ir jautrumą ant modulio esančiais potenciometrais.

Techniniai duomenys:
●    Maitinimo įtampa: 4,5-20 V
●    Normalios būsenos srovė: 50 uA
●    Signalo įtampa: 3.3 V
●    Veikimo kampas: <110 laipsnių
●    Išsijungimo uždelsimo laikas: keičiamas potenciometru
●    Jautrumas: keičiamas potenciometru
●    Veikimo nuotolis: 7 m

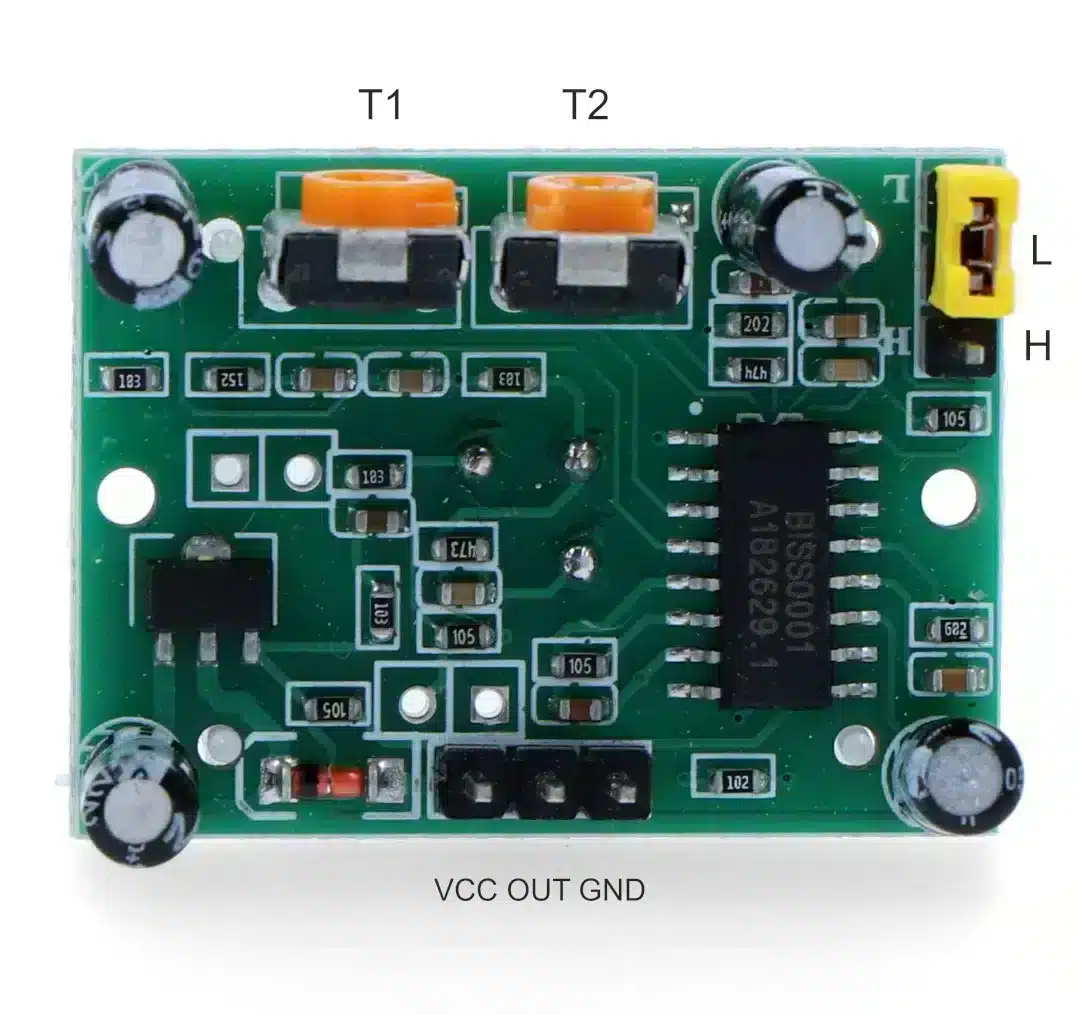

Maitinimo šaltinis (nuo 4,5 V iki 20 V) turi būti prijungtas prie išorinių kaiščių, pažymėtų atitinkamai simboliu VIN ir GND toliau pateiktame paveikslėlyje. Daikto aptikimas jutiklio regėjimo lauke yra signalizuojamas aukšta būsena, kuri pasirodo OUT išėjime.

Potenciometro dėka vartotojas gali reguliuoti:

T1- būsenos trukmė aptikus objektą
T2 – jutiklio jautrumas (atstumas, aptinkantis objekto judėjimą)

Naudojant trumpiklį, kuris turi būti savaime lituojamas, darbo režimas pasirenkamas iš dviejų galimų išėjimų:

pakartotinis paleidimas (jungiklis H padėtyje) – išėjimas pasiekia aukštą būseną, po objekto aptikimo ir yra laikomas visą nuolatinio judesio aptikimo laiką, jutiklis pagal numatytuosius nustatymus yra šiame režime (nėra trumpiklio)
nepersijungia (perjungimas L padėtyje) – išėjimas pasiekia aukštą būseną tik vieną kartą, aptikus objektą, o tada pereina į žemą būseną, nepaisant to, ar judėjimas tęsiasi
