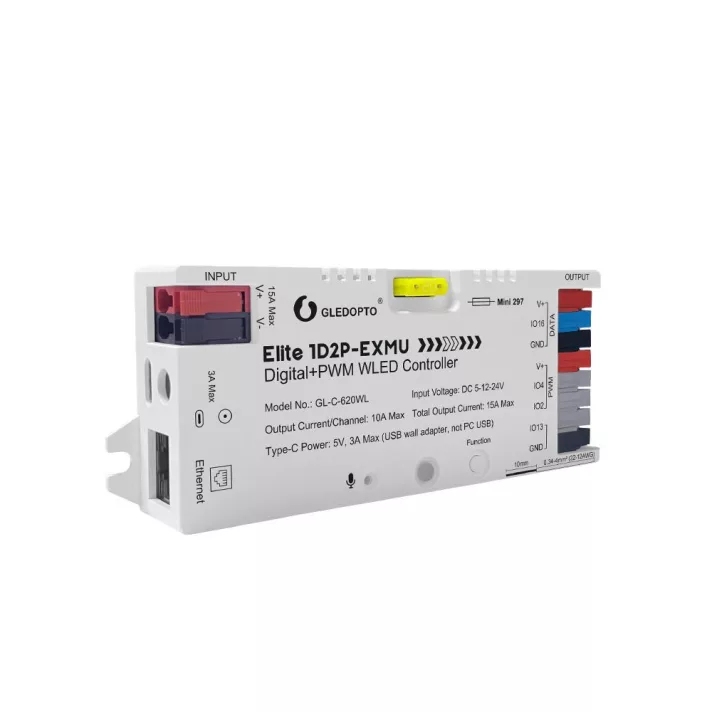

Gledopto Elite 1D2P-EXMU GL-C-620WL – pažangus hibridinis LED valdiklis, apjungiantis skaitmeninių adresuojamų LED juostų ir įprastų PWM LED juostų valdymą viename įrenginyje. Valdiklis sukurtas ESP32 platformos pagrindu ir turi gamykliškai įdiegtą bei sukonfigūruotą WLED programinę įrangą.
Pagrindinis šio modelio išskirtinumas – 1 skaitmeninis DATA kanalas ir 2 nepriklausomi PWM kanalai. Todėl vienu valdikliu galima valdyti adresuojamą RGBIC apšvietimą ir kartu vienos spalvos arba CCT reguliuojamo baltumo LED juostą.
Skaitmeninių LED juostų valdymas
Vienas skaitmeninis DATA išėjimas skirtas adresuojamoms LED juostoms, kuriose galima individualiai valdyti atskirus LED arba jų grupes. Tai suteikia galimybę kurti bėgančios šviesos, spalvų perėjimo, animuotus RGBIC ir kitus WLED efektus.
Palaikomos tokios populiarios LED mikroschemos kaip WS2811, WS2812B, WS2813, WS2815, SK6812, TM1814 ir kitos su WLED suderinamos vieno duomenų laido skaitmeninės LED sistemos.
2 PWM kanalai
Papildomai valdiklis turi 2 nepriklausomus PWM išėjimus. Jie gali būti naudojami įprastoms pastovios įtampos LED juostoms.
Su dviem PWM kanalais galima valdyti:
- vienos spalvos LED apšvietimą;
- dvi atskiras vienos spalvos LED grandines;
- CCT LED juostą su šiltos ir šaltos baltos spalvos kanalais.
Naudojant CCT juostą abu PWM kanalai kartu sudaro vieną reguliuojamo baltumo CCT apšvietimo zoną.
Maksimali bendra abiejų PWM kanalų išėjimo srovė – iki 15 A.
WLED platforma
Gamykliškai įdiegta WLED programinė įranga leidžia valdyti spalvas, ryškumą, spalvinę temperatūrą, segmentus ir dinaminius efektus. Galima kurti išankstinius nustatymus, grojaraščius, tvarkaraščius bei sinchronizuoti kelis WLED valdiklius.
Valdiklis gali veikti vietiniame tinkle be debesijos ir interneto ryšio.
Wi-Fi ir Ethernet
GL-C-620WL palaiko 2,4 GHz Wi-Fi ir turi 10/100 Mbps Ethernet LAN ryšį.
Ethernet jungtis ypač naudinga stacionariose išmaniojo namo sistemose, kuriose norima stabilesnio laidinio ryšio.
Integruotas mikrofonas
Valdiklyje įmontuotas skaitmeninis PDM mikrofonas, leidžiantis naudoti WLED Audio Reactive funkcijas. LED apšvietimo efektai gali keistis ir reaguoti pagal muziką bei aplinkos garsus.
Integruota LED maitinimo relė
Valdiklis turi integruotą relę, kuri išjungus apšvietimą gali fiziškai atjungti prijungtų LED juostų maitinimą. Tai padeda sumažinti budėjimo režimo energijos suvartojimą.
Svarbu – ši relė skirta LED pusės maitinimui atjungti, o ne 230 V LED maitinimo šaltiniui junginėti.
Home Assistant ir automatizavimas
WLED palaiko tiesioginę integraciją su Home Assistant, todėl valdiklį galima įtraukti į bendras išmaniojo namo scenas ir automatizacijas.
Taip pat palaikomi MQTT, HTTP API, JSON API, WebSocket, E1.31 (sACN) ir Art-Net protokolai. Dėl to valdiklis tinkamas tiek namų automatizacijai, tiek sudėtingesniems dekoratyvinio apšvietimo projektams.
Pagrindinės savybės
- Gamintojas: Gledopto
- Modelis: GL-C-620WL
- Serija: Elite 1D2P-EXMU
- Tipas: hibridinis Digital + PWM LED valdiklis
- Platforma: ESP32
- Programinė įranga: WLED
- Skaitmeniniai DATA kanalai: 1
- PWM kanalai: 2
- PWM panaudojimas: vienos spalvos arba CCT LED juostoms
- Maksimali bendra PWM srovė: 15 A
- Maitinimas: 5 V / 12 V / 24 V DC
- Wi-Fi: 2,4 GHz, IEEE 802.11 b/g/n
- Ethernet: 10/100 Mbps
- Integruotas mikrofonas: taip
- Audio Reactive funkcija: taip
- Integruota LED maitinimo relė: taip
- Keičiamas saugiklis: taip
- USB-C jungtis: taip
- GPIO išplėtimo jungtis: taip
- Home Assistant: taip, per WLED
- MQTT: taip
- HTTP / JSON API: taip
- WebSocket: taip
- E1.31 (sACN): taip
- Art-Net: taip
- Vietinis veikimas be interneto: taip
- Apsaugos klasė: IP20
- Montavimas: varžtais
- Matmenys: 129 × 50 × 23 mm
- Svoris: 88 g
Gledopto Elite 1D2P-EXMU GL-C-620WL ypač naudingas tais atvejais, kai vienoje sistemoje norima valdyti ir adresuojamą RGBIC LED juostą, ir įprastą vienos spalvos arba CCT LED apšvietimą. Vienas skaitmeninis kanalas, du PWM kanalai, Ethernet, Wi-Fi ir WLED suteikia daug galimybių tiek dekoratyviniam apšvietimui, tiek Home Assistant automatizacijoms.
