Patikimas trijų polių automatinis jungiklis galinių trifazių grandinių apsaugai nuo perkrovų ir trumpųjų jungimų. C charakteristika (≈5–10× In) tinka mišrioms apkrovoms – varikliams, siurbliams, dirbtuvėms, rozetėms. PL6 serija atitinka EN/IEC 60898-1, montuojama ant DIN 35 mm bėgio.
Pagrindiniai privalumai
-
3P, 16 A, C kreivė – stabilus darbas su įjungimo srovės impulsais.
-
Iki 6 kA atjungimo galia – saugi apsauga buitinėse ir komercinėse instaliacijose.
-
Kompaktiškas: 3 moduliai (≈54 mm), aiški svirties padėties indikacija.
-
Patogus pajungimas: varžtiniai gnybtai, suderinamas su šukine magistrale (phase comb).
-
Priedai (pasirenkami): pagalbiniai kontaktai, signaliniai kontaktai, atpalaidžiai.
Techninė santrauka
-

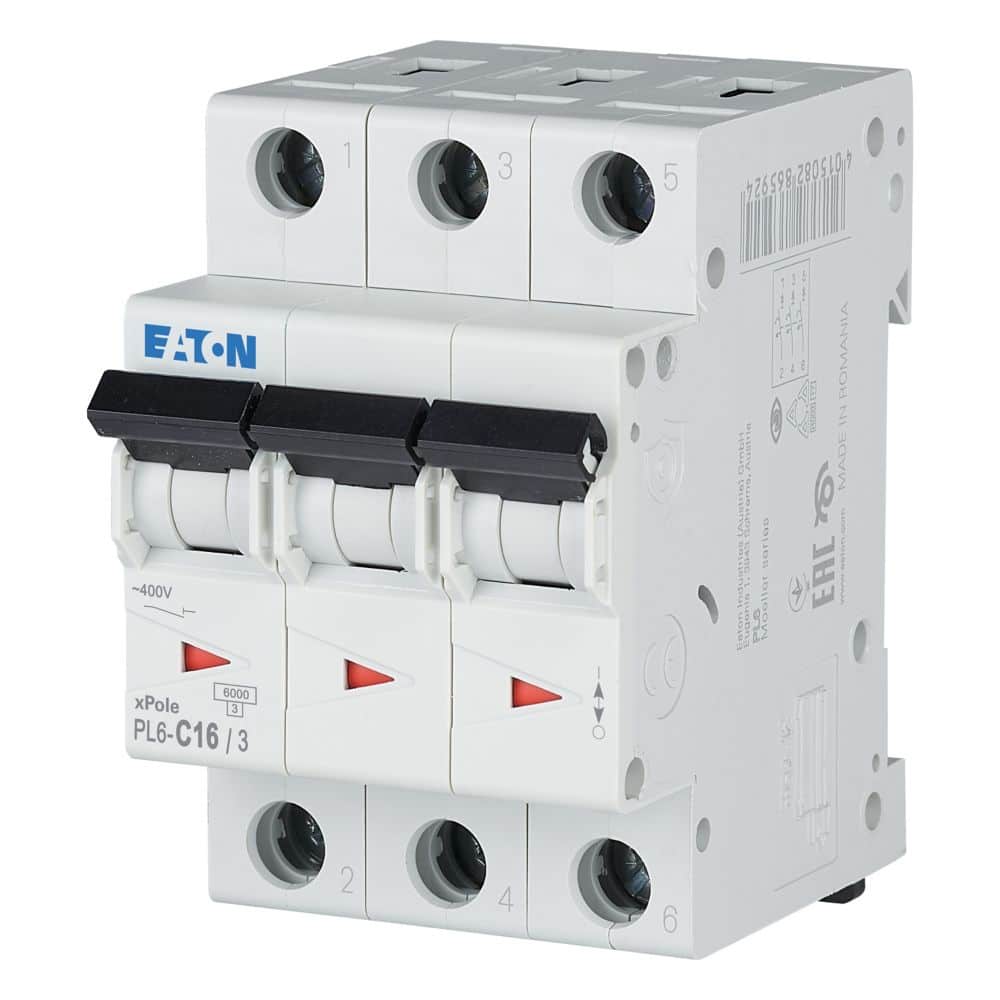

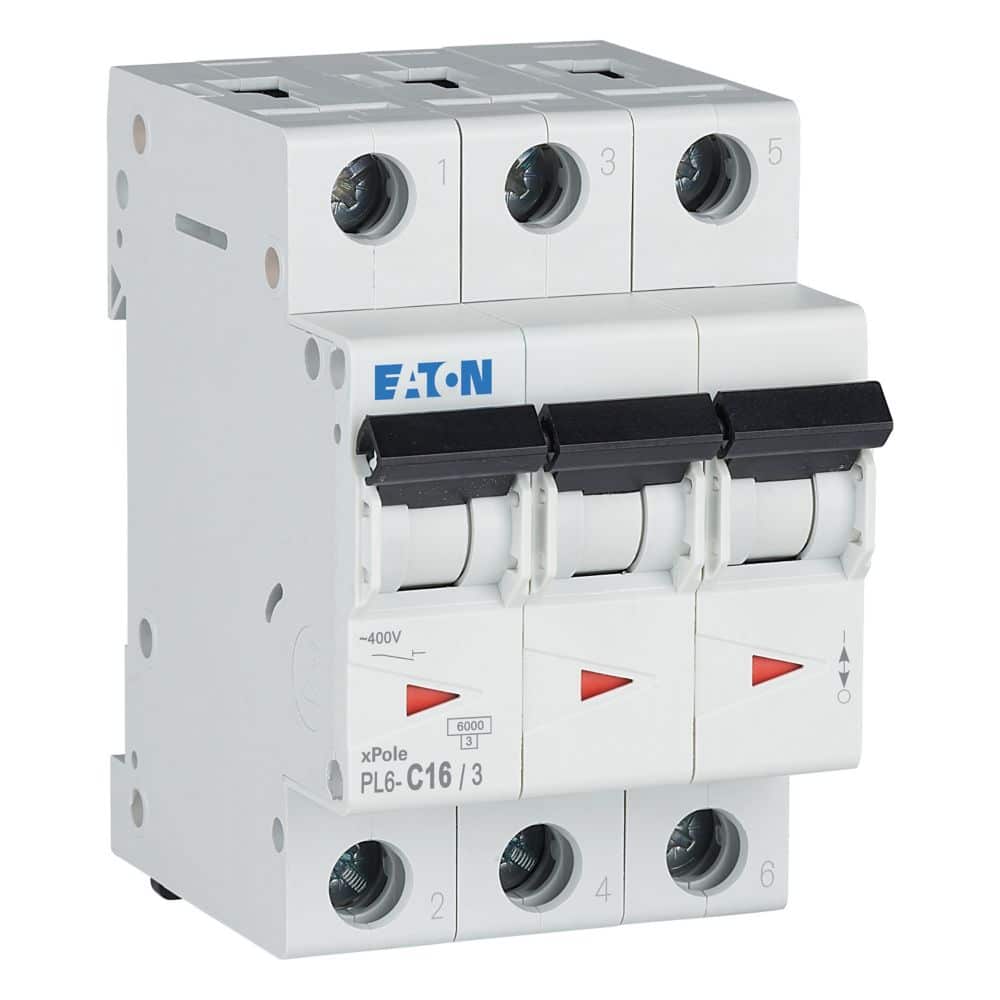

Serija / modelis: Eaton PL6-C16/3
-
Polių skaičius: 3P
-
Vardinė srovė: 16 A
-
Išjungimo charakteristika: C (≈5–10× In)
-
Atjungimo galia (Icn): 6 kA (pagal EN/IEC 60898-1)
-
Vardinė įtampa: 230/400 V~, 50/60 Hz
-
Montavimas: DIN TH35, plotis 3 mod. (≈54 mm)
-
Gnybtai / laidai: iki 25 mm² (kietas) / iki 16 mm² (gyslotas)
-
Apsaugos laipsnis: IP20 (sumontavus uždarame skyde)
-
Darbo temperatūra: apie –25…+55 °C
Pritaikymas: trifazės rozetės ir linijos, mažos variklinės apkrovos (ventiliatoriai, siurbliai), dirbtuvių ar komercinių zonų paskirstymas.
