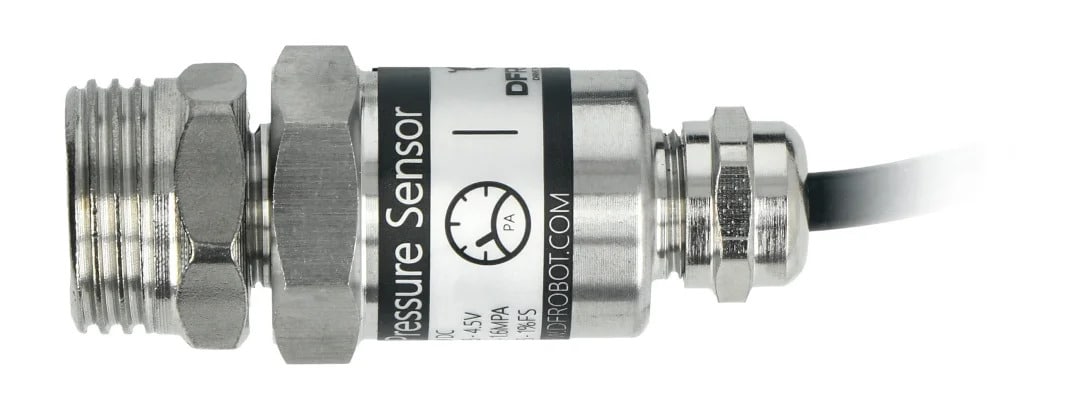

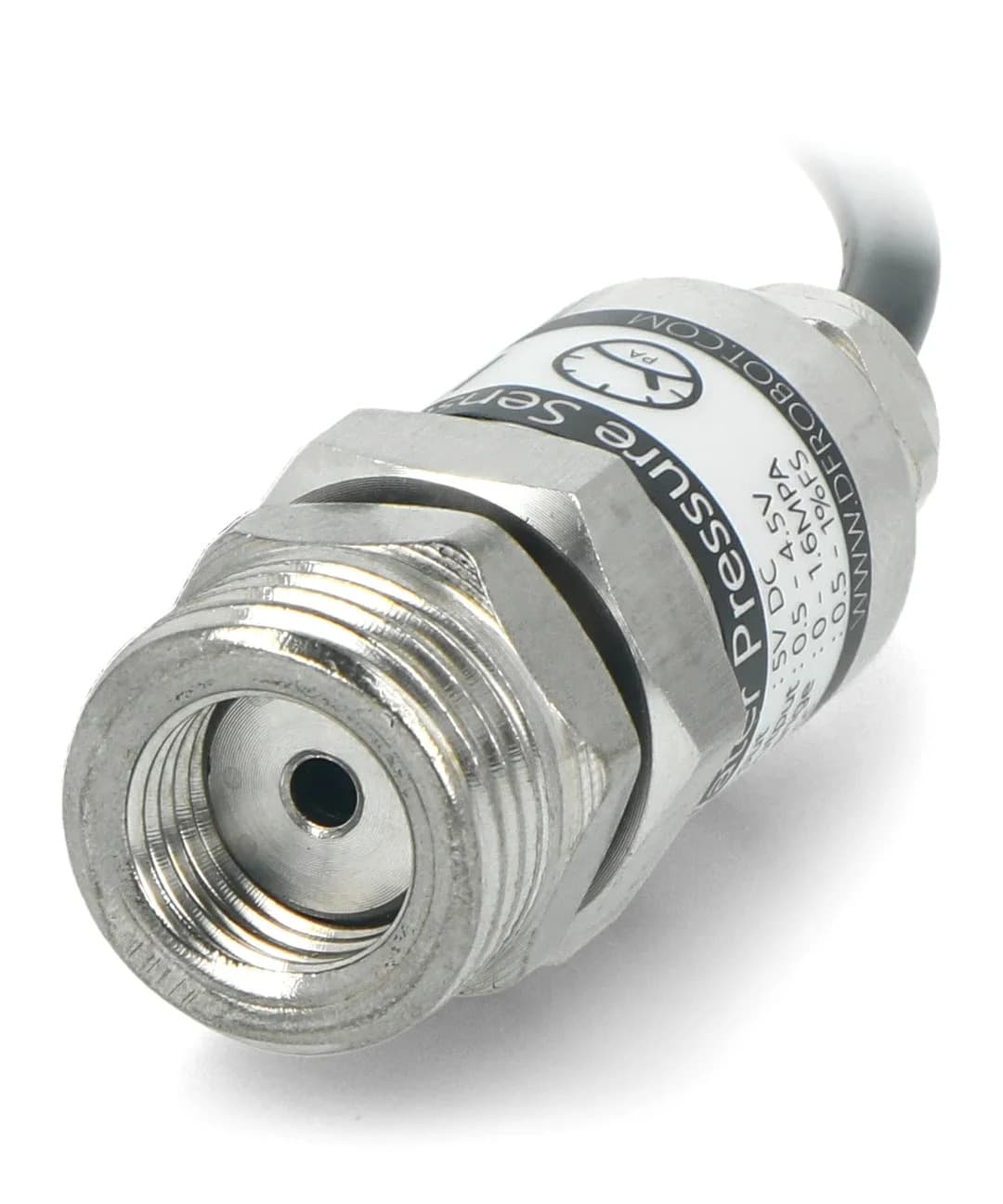

Analoginis jutiklis, skirtas vandens slėgiui matuoti, pagamintas DFRobot. Jis naudoja 3 kontaktų „Gravity“ sąsają. Palaikoma įvesties įtampa (standartinė) yra lygi 5 V, o linijinė išėjimo įtampa svyruoja nuo 0,5 V iki 4,5 V. Jutiklis suderinamas su tokiais valdikliais kaip Arduino ir gali būti naudojamas įvairiose išmaniųjų namų valdymo sistemose (SCS).  arba daiktų internetu (IoT).

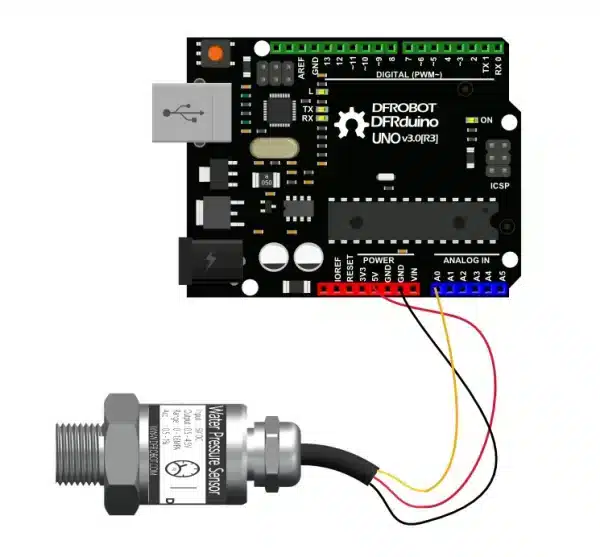

Jutiklio laidų aprašymas ir galima prijungimo schema

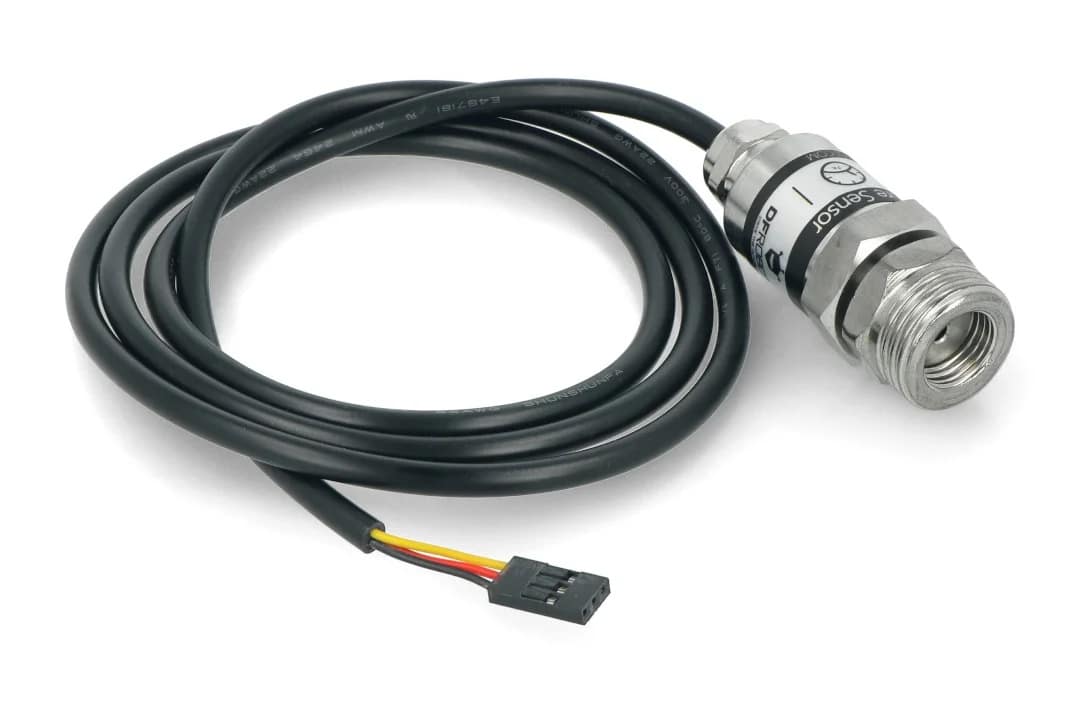

Jutiklių gnybtai yra trijų spalvų laidai su BLS jungtimi: raudona, juoda ir geltona. Modulis suderinamas su Arduino ir išvestinėmis plokštėmis. Pavyzdinėje diagramoje naudojama DFRduino plokštė (galima įsigyti atskirai). Norint užtikrinti tinkamą elemento veikimą, reikia prijungti laidus su valdiklio plokšte pagal šias priklausomybes:

raudonas laidas – VCC – maitinimo šaltinis 5 V
juodas laidas – GND – GND – Įžeminimas
geltonas laidas – Signalas – analoginis signalas (išėjimas nuo 0,5 V iki 4,5 V)

Šį daviklį taip pat galima naudoti su šiomis relėmis:

Išmanusis WiFi universalus impulsų skaitiklis 0-16V DC MQTT, API, RS485

Daugiau apie produktą rasite gamintojo puslapyje čia.
