Blebox GateBox išmanus wifi vartų kontroleris
Blebox GateBox jau paruoštas modulis, leidžiantis uždaryti ir atidaryti garažo vartus, kiemo vartus, taip pat patikrinti jų būseną per „Wi-Fi“ tinklą naudojant išmaniojo telefono programą iš bet kurios pasaulio vietos. Norint naudoti „BleBox“, pakanka sukonfigūruoti modulį naudojant žiniatinklio naršyklę. Kompaktiškas dydis leidžia modulį patalpinti į vartų pavaros valdiklio korpuą.

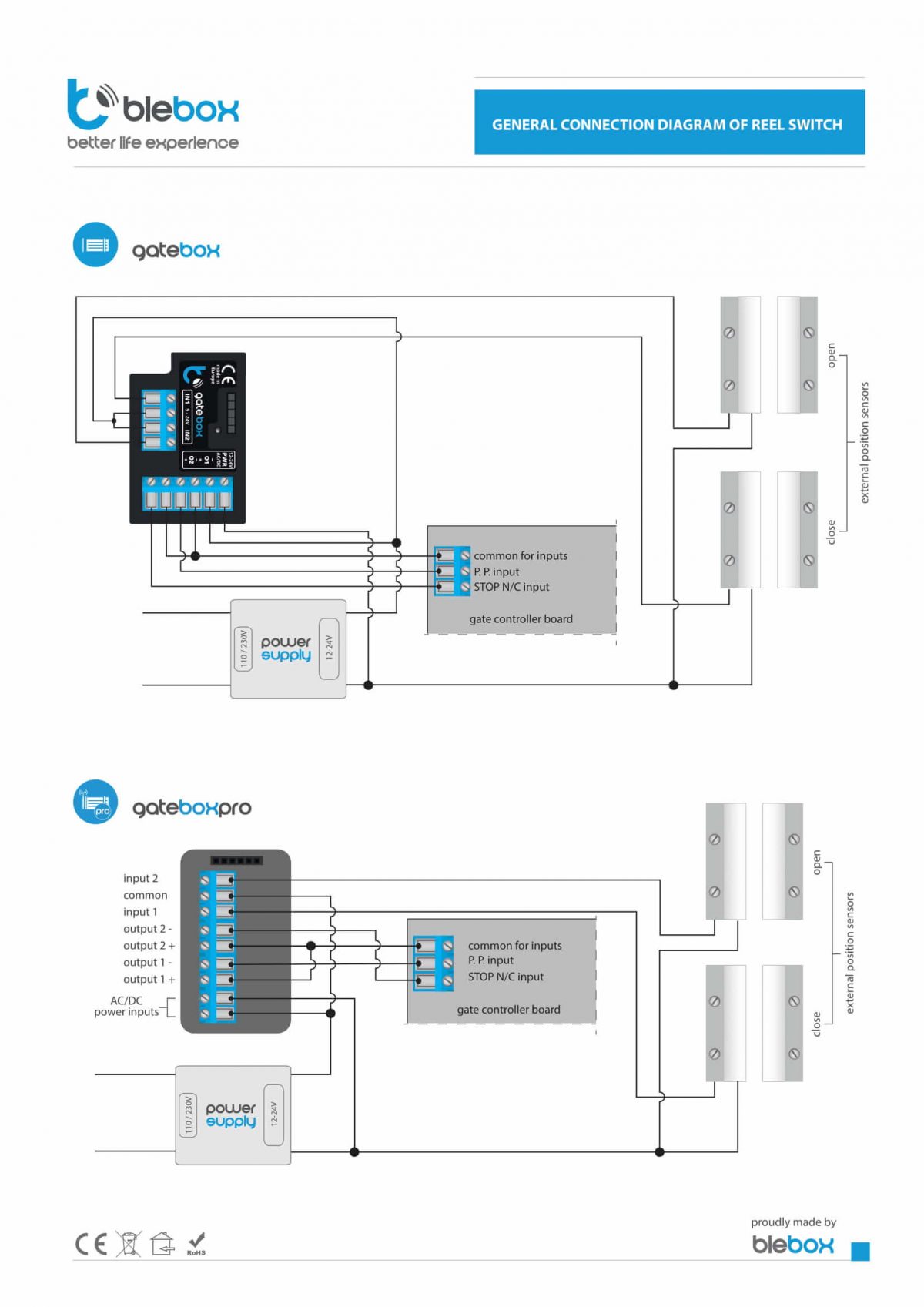

Blebox GateBox jungimo schema.
Prieš diegdami Blebox ShutterBox valdiklį, atjunkite maitinimo šaltinį grandinėje, kurioje jis bus įdiegtas. Valdiklis turėtų būti pastatytas vietoje, apsaugotoje nuo išorinių sąlygų ir apsaugotos nuo tiesioginės prieigos.
Išėjimo srovė neturi viršyti 20mA, viršijus modulis gali būti sugadintas.
Modulyje yra varžtų jungtys, prie kurių kabeliai turėtų būti prijungti atsuktuvu:
12-24V – pavaros galia, kurią reikia prijungti iš vartų pavaros valdiklio.
O1 – turi būti prijungtas prie pavaros, skirto išoriniam valdymui, įėjimo, veikiančio „atidaryti – sustabdyti – uždaryti – sustabdyti“ režimu.
O2 – šia išvestimi galima valdyti papildomą vartų funkciją (pvz., Avarinį sustabdymą), jei vartai palaiko šią funkciją. Tokiu atveju, atkreipdami dėmesį į valdymo išėjimų poliarizaciją, turite prijungti išėjimą O2 prie funkcijos įvesties.

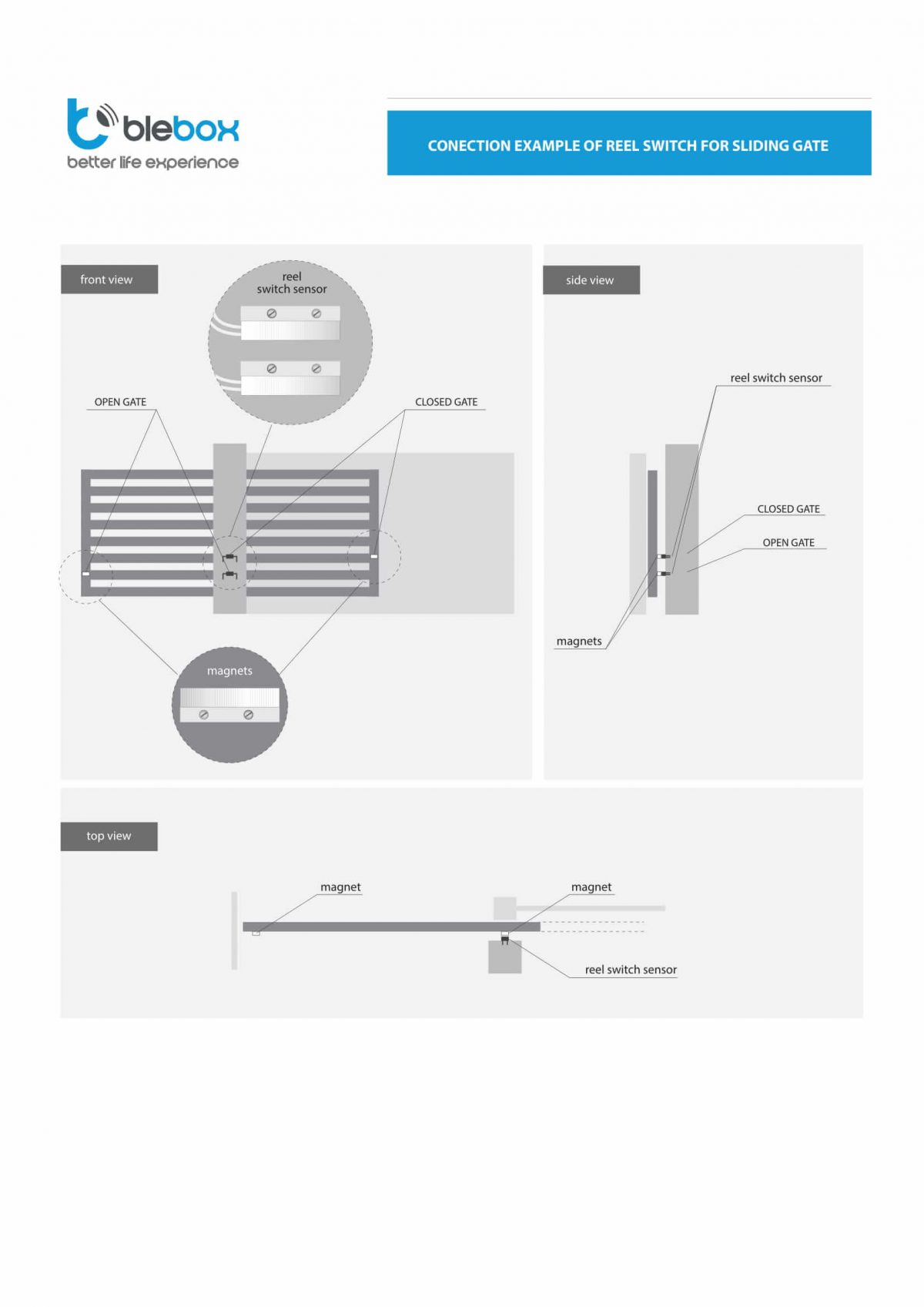

IN1 – prijungti ribinį jutiklį, kuris leidžia nustatyti vartų padėtį: atidaryti / uždaryti
IN2 – prijungti ribinį jungiklį, kuris leidžia nustatyti vartų padėtį: atidaryti / uždaryti
Blebox GateBox valdiklio konfigūracija
Norėdami sukonfiguruoti, turite prisijungti prie belaidžio įrenginio tinklo „pavadinimas-xxxxxxxx“, tada naudodami „Android Play“ parduotuvę arba „AppStore“ turite atsisiųsti programą „wBox“ – valdykite viską . Paleidus programą ekrano viršuje bus rodomas jūsų įrenginys, šalia pavadinimo bus ženklas „+“. Norėdami iš pradžių konfigūruoti įrenginį, turite spustelėti numatytąjį įrenginio pavadinimą.
Konfigūruoti taip pat galima per interneto naršyklę naudojant HTML5. Norėdami tai padaryti, adreso juostoje įveskite įrenginio, kurį jam priskyrė DHCP, IP numerį, pvz. http://192.168.4.1.
Blebox GateBox pajungimas, naudojimas ir kiti duomenys
Blebox produkto instrukcija
| Maitinimo įtampa: | 12-24V AC / DC |
|---|---|
| Loginės dalies įtampos diapazonas: | nuo 12 iki 24 V DC |
| Energijos suvartojimas: | mažesnis nei 2 W |
| Didžiausias srovės suvartojimas: | 250 mA |
| Išėjimų skaičius: | 2 |
| Valdymo išėjimų tipas: atviras kolektorius | open collector |
| Įėjimų skaičius: | 2 |
| Įvesties tipas: | loginis |
| Galvaninė izoliacija | taip |
| Ryšio standartas: | µWiFi, suderinamas su 2,4 GHz wi-fi |
| Perdavimo tipas dviem būdais: | šifruotas |
| Veikimo būdas | tiesioginis ryšys (kaip prieigos taškas), „Wi-Fi“ ryšys per standartinį maršrutizatorių, ryšys su prieiga iš bet kurios vietos internetu |
| Suderinami įrenginiai: | „iPhone“, „iPad“, „iPad Mini“, „Android“, kompiuteriai ir mobilieji įrenginiai su HTML5 palaikymu |
| Apsaugos laipsnis: | IP20 |
| Montavimo būdas: | lipnus elementas |
| Korpusas: | pagamintas iš poliuretano kompozicijos, neturinčios halogeno – savaime išsiplečiantis B šiluminės apsaugos klasei (130 ° C) |
