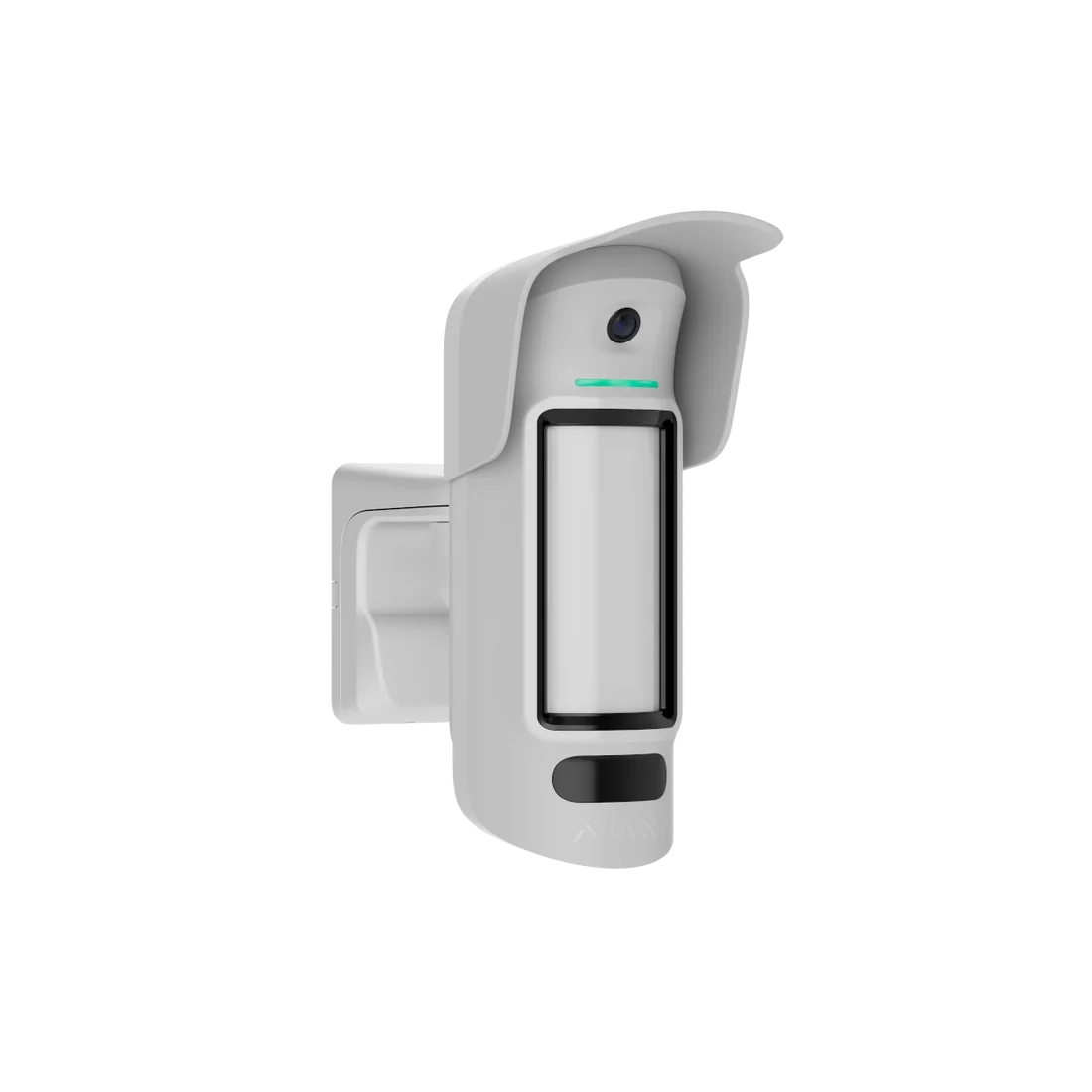

Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller – profesionalus belaidis užuolaidinio tipo lauko judesio jutiklis su integruota kamera, skirtas teritorijos perimetro, įėjimų, fasadų, tvorų, vartų ir kitų kritinių zonų apsaugai. Dėl itin siauro 7° horizontalaus aptikimo kampo jutiklis suformuoja tikslią apsaugos zoną ir gali aptikti judėjimą iki 15 metrų atstumu.

Jutiklis montuojamas 2–4 metrų aukštyje, todėl puikiai tinka vietoms, kuriose įprastą judesio jutiklį sumontuoti žemai nepatogu arba nesaugu. Integruota kamera leidžia iš karto vizualiai patikrinti aliarmo priežastį, o PhOD (Photo on Demand) funkcija suteikia galimybę gauti nuotraukas pagal užklausą, jei tai leidžia sistemos nustatymai ir vartotojo teisės.

Dviguba judesio aptikimo technologija

CurtainCam Outdoor HighMount naudoja kelias aptikimo technologijas vienu metu:

• 2 × PIR infraraudonųjų spindulių jutiklius;
• K-Band 24 GHz mikrobangų jutiklį;
• pažangius Ajax judesio analizavimo algoritmus.

Aliarmas patvirtinamas analizuojant kelių jutiklių informaciją, todėl sumažinama klaidingų suveikimų tikimybė, kurią gali sukelti temperatūros pokyčiai, augmenija ar kiti aplinkos veiksniai.

Iki 15 metrų apsaugos zona

Pagrindinė CurtainCam Outdoor HighMount aptikimo zona siekia iki 15 m.

Horizontalus aptikimo kampas yra tik apie 7°, todėl jutiklis veikia kaip nematoma apsauginė „užuolaida“. Toks principas ypač tinkamas:

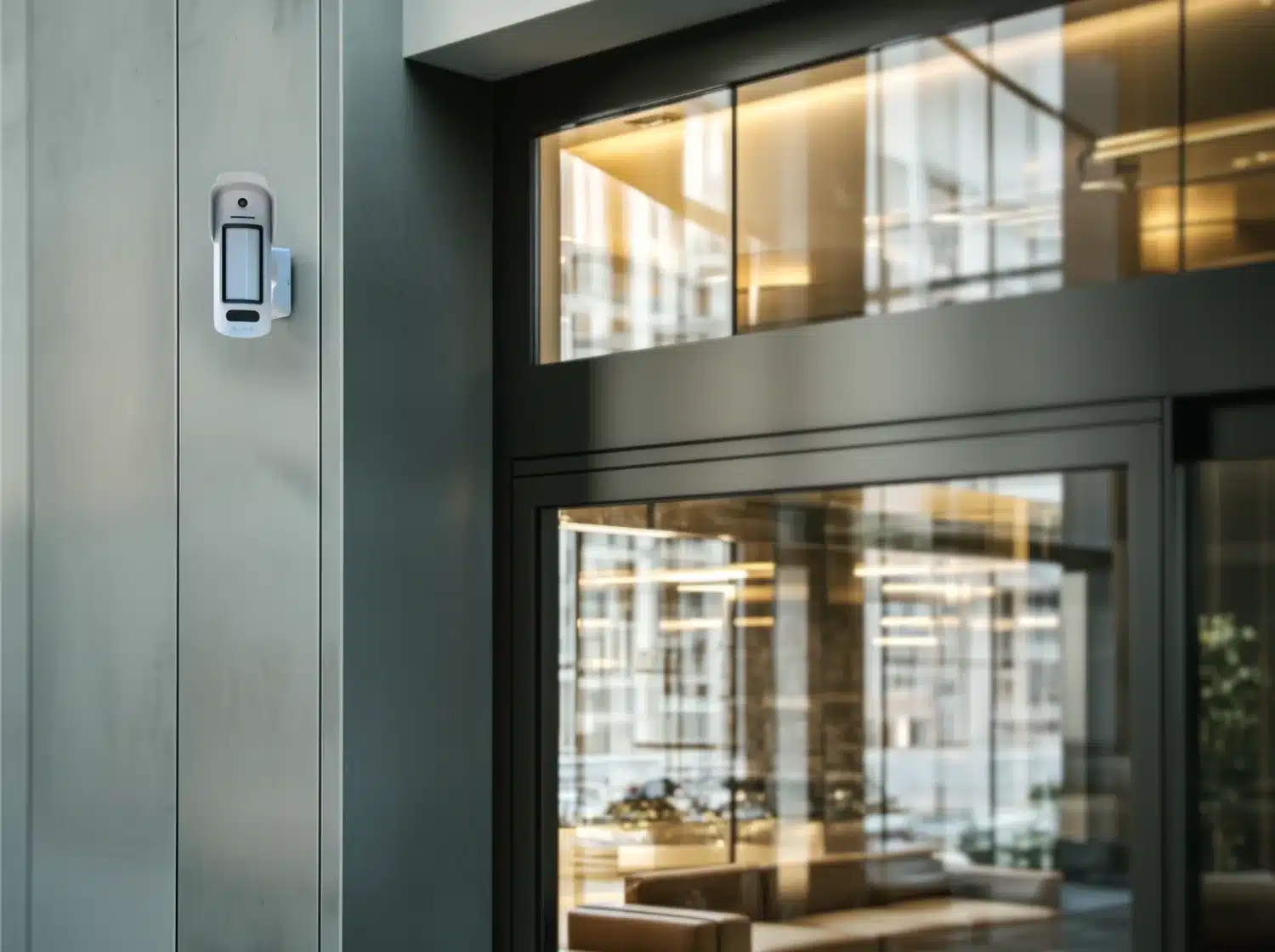

• palei pastato fasadą;
• prie tvoros;
• šalia vartų;
• įėjimo takuose;
• tarp pastatų;
• siauruose kiemo praėjimuose;
• prie langų ir vitrinų;
• teritorijos perimetrui.

Pagrindinės aptikimo zonos vertikalus kampas siekia apie 73°, o išankstinio aptikimo zona yra platesnė ir padeda sistemai tiksliau analizuoti artėjantį objektą.

Fotoverifikacija iki 640 × 480 px

Integruota kamera leidžia CurtainCam Outdoor HighMount automatiškai padaryti nuotraukas aptikus aliarmą.

Palaikoma:

• iki 640 × 480 px nuotraukų raiška;
• 1–5 nuotraukų serija;
• HDR technologija;
• infraraudonųjų spindulių apšvietimas fotografavimui tamsoje;
• nuotraukų perdavimas per Wings radijo protokolą;
• pirmosios nuotraukos pristatymas greičiau nei per maždaug 9 sekundes, priklausomai nuo ryšio sąlygų.

Kameros matymo laukas yra gerokai platesnis už PIR aptikimo zoną – apie 120° horizontaliai ir 92° vertikaliai, todėl aliarmo metu galima aiškiau matyti aplinką.

HDR ir IR apšvietimas

Integruota HDR technologija padeda išgauti aiškesnius vaizdus esant dideliam apšvietimo kontrastui, pavyzdžiui, kai objektas yra prieš saulę arba ryškų šviesos šaltinį.

Tamsoje automatiškai naudojamas IR infraraudonųjų spindulių apšvietimas, todėl fotoverifikacija veikia ne tik dieną, bet ir naktį.

Jeweller ir Wings belaidis ryšys

CurtainCam Outdoor HighMount naudoja dvi Ajax belaidžio ryšio technologijas:

Jeweller naudojamas aliarmams, komandoms ir būsenos informacijai perduoti.

Wings naudojamas nuotraukoms perduoti.

Atviroje erdvėje ryšio su Ajax centrale nuotolis gali siekti iki 1700 metrų. Ryšys šifruojamas, naudojamas dažnio keitimas, apsaugantis nuo radijo trikdžių ir tyčinio signalo slopinimo.

Apsauga nuo sabotažo

CurtainCam Outdoor HighMount turi kelis apsaugos mechanizmus:

• Anti-Masking uždengimo aptikimą;
• korpuso tamperį;
• magnetometrą, aptinkantį bandymą pakeisti įrenginio padėtį;
• ryšio su centrale praradimo kontrolę;
• šifruotą komunikaciją;
• dažnio keitimo mechanizmą prieš radijo trikdžius.

Tai svarbu lauke montuojamam jutikliui, kurį potencialiai galima pasiekti ar bandyti fiziškai paveikti.

IP55 lauko apsauga

Jutiklis turi IP55 apsaugos klasės korpusą ir yra skirtas darbui lauko sąlygomis.

Darbinės temperatūros diapazonas:

nuo -25 °C iki +60 °C

Leistina santykinė oro drėgmė – iki 95 %.

Komplekte taip pat pateikiamas apsauginis gaubtas, padedantis apsaugoti jutiklio optiką nuo kritulių ir kitų aplinkos poveikių.

Maitinimas iki 3 metų

CurtainCam Outdoor HighMount maitinamas 6 × CR123A baterijomis, kurios jau būna įdėtos gamykloje.

Gamintojo nurodomas baterijų veikimo laikas – iki 3 metų, priklausomai nuo aliarmų, fotografavimo dažnio ir sistemos nustatymų. Oficialioje naudojimo instrukcijoje nurodoma, kad šis rezultatas apskaičiuotas maždaug vieno aliarmo per dieną sąlygomis.

Taip pat galima prijungti išorinį 12–24 V DC maitinimo šaltinį. Tokiu atveju baterijos gali būti naudojamos kaip rezervinis maitinimas.

Pagrindinės savybės

• Profesionalus užuolaidinis lauko judesio jutiklis
• Integruota fotoverifikacijos kamera
• PhOD – Photo on Demand
• 2 × PIR jutikliai
• K-Band 24 GHz mikrobangų jutiklis
• Judesio aptikimas iki 15 m
• Tik 7° horizontalus pagrindinės zonos kampas
• Montavimo aukštis 2–4 m
• Nuotraukų raiška iki 640 × 480 px
• Iki 5 nuotraukų vienoje serijoje
• HDR
• IR apšvietimas fotografavimui tamsoje
• Jeweller ryšys aliarmams
• Wings ryšys nuotraukoms
• Radijo ryšys iki 1700 m atviroje erdvėje
• Anti-Masking apsauga
• Korpuso tamperis
• Magnetometras
• IP55
• Veikimas nuo -25 °C iki +60 °C
• Iki 3 metų baterijų veikimas
• 6 × CR123A baterijos komplekte
• Galimas išorinis 12–24 V DC maitinimas
• EN 50131 Grade 2 apsaugos klasė.

Techninė specifikacija

Techniniai duomenys patikrinti pagal naujausią produkto informaciją ir dokumentaciją.

Suderinamos Ajax centralės

CurtainCam Outdoor HighMount (PhOD) Jeweller skirtas darbui su fotoverifikaciją palaikančiomis Ajax centralėmis. Tarp nurodomų suderinamų modelių yra:

• Hub 2 (2G)
• Hub 2 (4G)
• Hub 2 Plus
• Hub BP
• Superior Hub G3
• Superior Hub Hybrid
• Superior Hub Hybrid 2
• Superior MegaHub

Ryšio aprėpčiai išplėsti gali būti naudojami suderinami ReX 2 arba naujesnės kartos Ajax radijo signalo retransliatoriai.

Komplektacija

• Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller
• 6 × CR123A baterijos

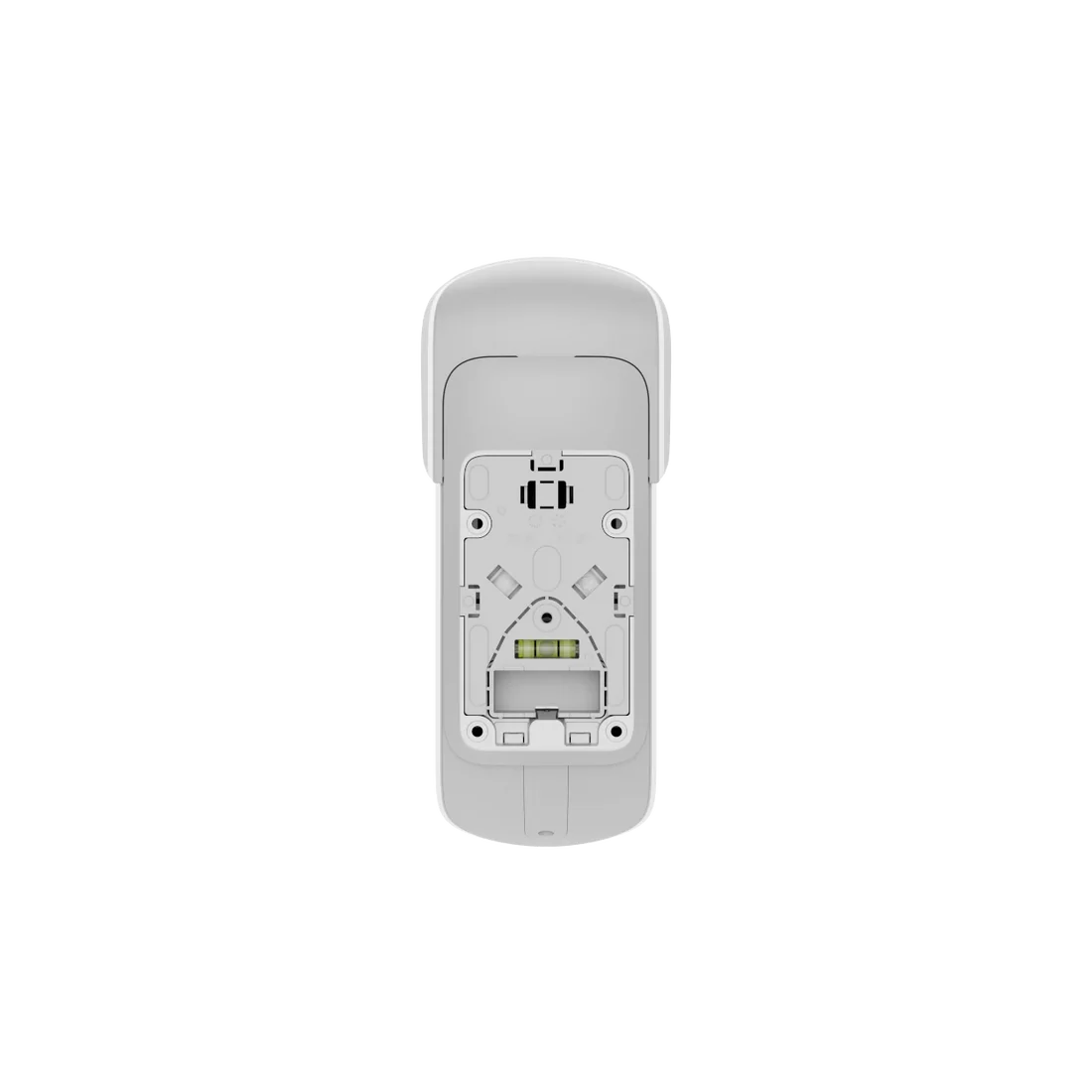

• SmartBracket montavimo panelė

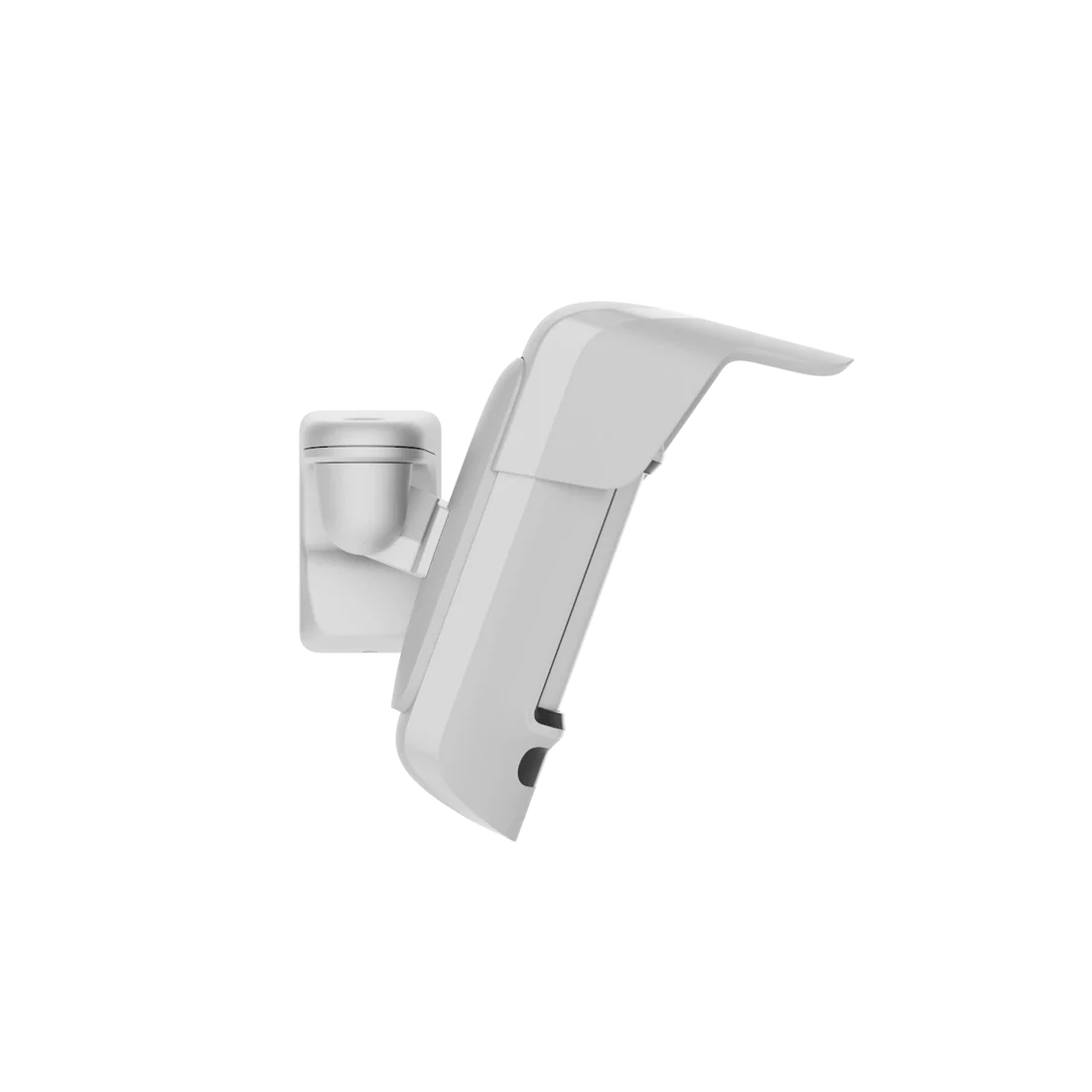

• pasukamas montavimo laikiklis
• apsauginis gaubtas
• montavimo elementų komplektas
• greito paleidimo instrukcija.

Pritaikymas

Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller ypač tinkamas:

• privačių namų perimetro apsaugai;
• įėjimų ir vartų kontrolei;
• pastatų fasadams;
• langų ir vitrinų apsaugai iš lauko;
• teritorijai palei tvorą;

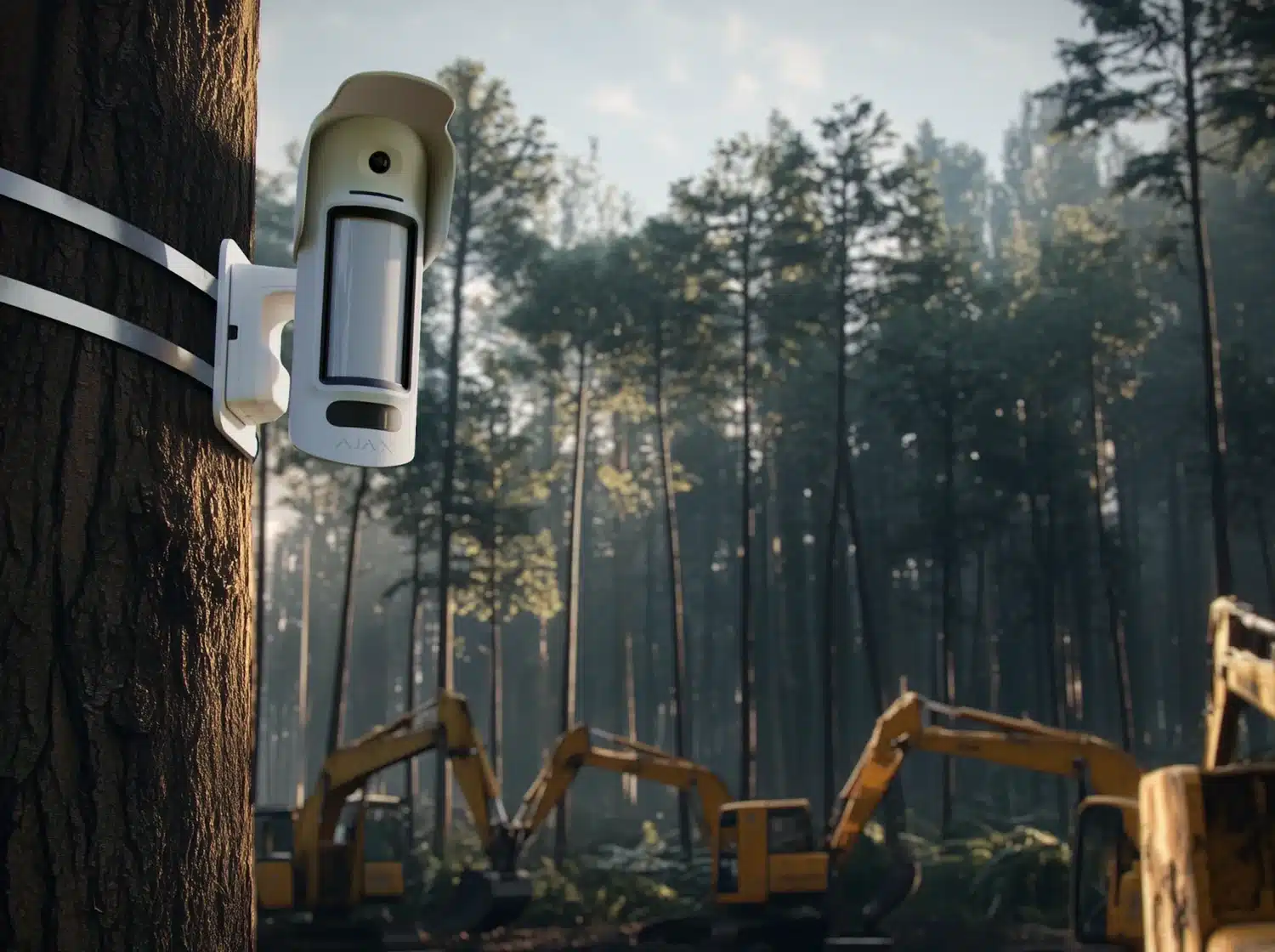

• sandėlių ir gamybinių pastatų teritorijoms;
• automobilių stovėjimo aikštelėms;
• siauriems praėjimams;
• komercinių objektų perimetro apsaugai.

Didžiausias šio modelio privalumas – siaura 7° apsaugos zona, iki 15 m aptikimo atstumas ir integruota fotoverifikacija viename įrenginyje. Tai leidžia ne tik aptikti bandymą patekti į saugomą teritoriją dar prieš pasiekiant pastatą, bet ir iš karto gauti vaizdinę informaciją apie aliarmo priežastį.
