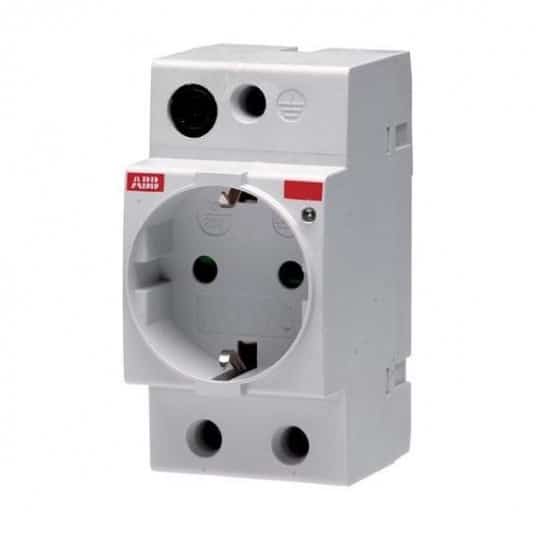

„ABB M1175“ – „Schuko“ tipo kištukinis lizdas su įžeminimu, skirtas montuoti elektros paskirstymo ir automatikos skydeliuose ant DIN bėgelio. Jis leidžia patogiai prijungti matavimo prietaisus, įrankius ar kitą elektros ir elektroninę įrangą tiesiai skydelyje.

Lizdas priklauso „ABB System pro M compact“ gaminių šeimai ir užima 2,5 modulio vietos. Integruotos apsauginės užsklandos riboja atsitiktinį priėjimą prie kontaktinių angų. Pilkas korpusas ir modulinė konstrukcija leidžia lizdą įrengti vienoje eilėje su kitais skydelio aparatais.

Techninės specifikacijos

• Gamintojas: ABB.
• Modelis: M1175.
• Gamintojo kodas: 2CSM210000R0721.
• EAN: 8012542027850.
• Serija: System pro M compact.
• Tipas: modulinis kištukinis lizdas.
• Lizdo standartas: „Schuko“, F tipas.
• Kontaktai: 2P+PE, su įžeminimu.
• Vardinė srovė: 16 A.
• Vardinė įtampa: 250 V AC.
• Dažnis: 50/60 Hz.
• Montavimas: ant DIN bėgelio.
• Plotis: 2,5 modulio, 45 mm.
• Apsaugos klasė: IP20.
• Apsauginės kontaktų užsklandos: yra.
• Prijungiamų laidininkų skerspjūvis: 2,5–16 mm².
• Gnybtų priveržimo momentas: 1,2 Nm.
• Darbinė temperatūra: nuo −25 iki +35 °C.
• Spalva: pilka.

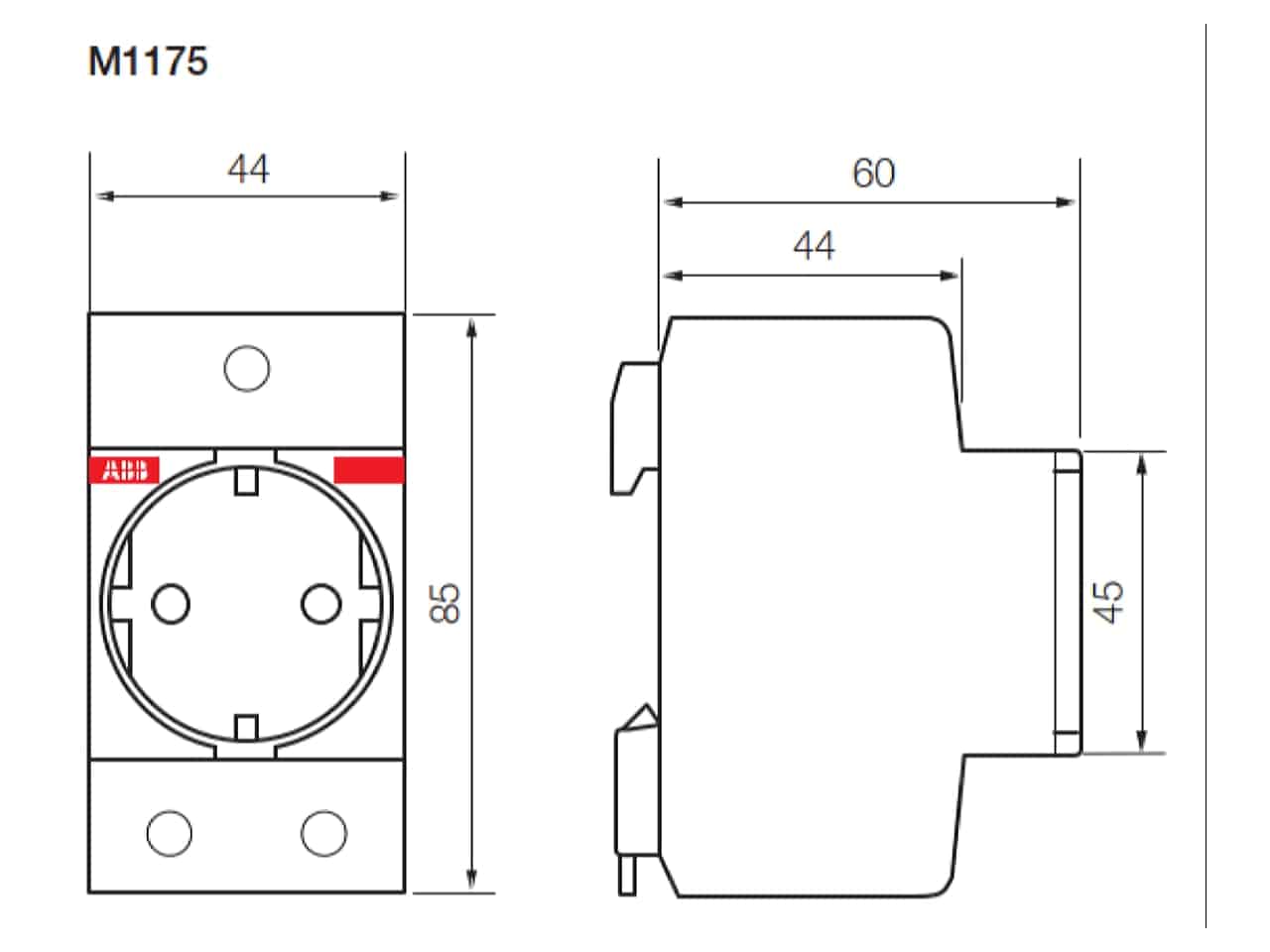

• Matmenys (plotis × aukštis × gylis): 45 × 85 × 70 mm.
• Svoris: 115 g.
