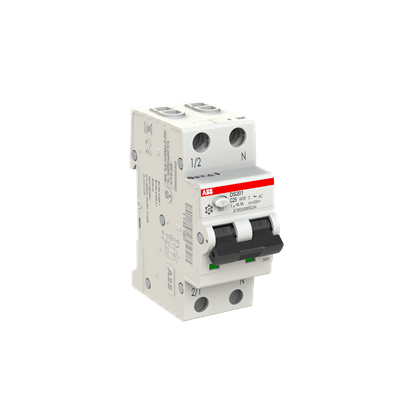

ABB DS201 C25 AC30 – diferencialinis automatinis jungiklis (RCBO), sujungiantis apsaugą nuo srovės nuotėkio, perkrovos ir trumpojo jungimo. Vienas įrenginys atlieka srovės nuotėkio relės ir C25 automatinio jungiklio funkcijas, todėl tinka atskiros vienfazės grandinės apsaugai.

AC tipo diferencialinė apsauga reaguoja į sinusoidines kintamąsias nuotėkio sroves. 30 mA jautrumas užtikrina papildomą apsaugą nuo elektros smūgio, o C charakteristikos automatinė dalis saugo grandinę nuo perkrovos ir trumpojo jungimo.

Įrenginys montuojamas ant standartinio DIN bėgelio ir užima du modulius. Kontaktų padėties indikatorius parodo įjungimo būseną, o mėlynas indikatorius leidžia atpažinti suveikimą dėl nuotėkio. Bandymo mygtukas skirtas diferencialinės apsaugos veikimui patikrinti.

Techninės specifikacijos

• Gamintojas: ABB.
• Modelis: DS201 C25 AC30.
• Gamintojo kodas: 2CSR255080R1254.
• EAN: 8012542049012.
• Tipas: srovės nuotėkio relė su automatiniu jungikliu (RCBO).
• Polių konfigūracija: 1P+N.
• Nuo viršsrovio apsaugotų polių skaičius: 1.
• Vardinė srovė: 25 A.
• Suveikimo charakteristika: C.
• Diferencialinės apsaugos tipas: AC.
• Vardinė nuotėkio suveikimo srovė: 30 mA.
• Vardinė įtampa: 230 V AC.
• Dažnis: 50/60 Hz.
• Trumpojo jungimo atjungimo geba Icn: 6 kA pagal IEC/EN 61009-1.
• Montavimas: ant 35 mm DIN bėgelio.
• Užimama vieta: 2 moduliai.
• Gnybtai: sraigtiniai.
• Neutraliojo laidininko jungtis: dešinėje.
• Gnybtų priveržimo momentas: 2,8 Nm.
• Apsaugos klasė: gnybtų IP20, korpuso IP40.
• Darbinė temperatūra: nuo −25 iki +55 °C.
• Matmenys (plotis × aukštis × gylis): 35 × 85 × 69 mm.
• Svoris: 200 g.
• Standartai: IEC/EN 61009-1, IEC/EN 61009-2-1.
